[회원] 세미나 1/35 게파드 수리

등록일: 2020-03-22, 10:29 PM, 읽음: 1132

신일용

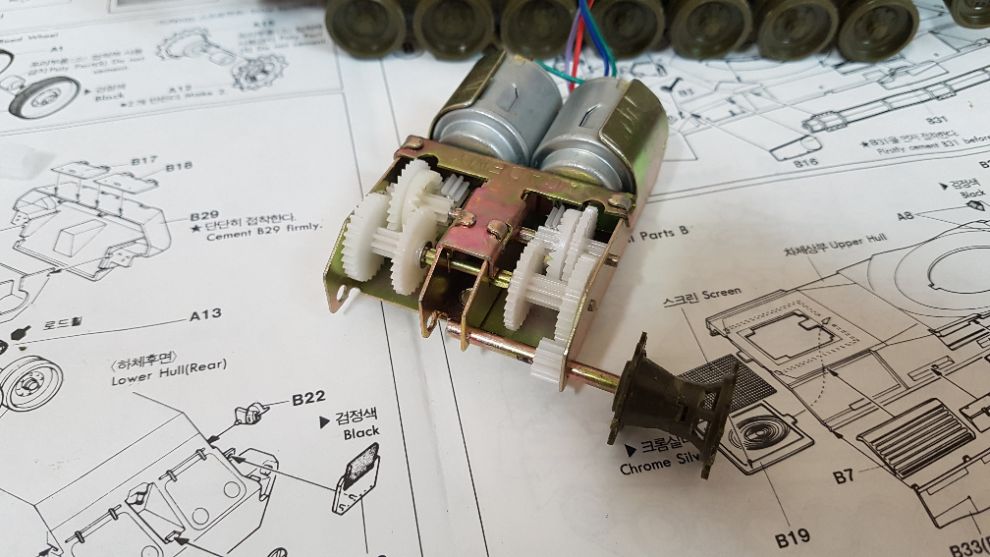

<center><img src="/media/attach7/MMZ20200322220210_21995_0.jpg" alt="" /></center> 안녕하세요 엠엠지 회원님들 일요일 평안히 잘 보내셨는지요.저는 오래 미루어 두었던 세미나 게파드를 수리해 주었습니다. 조립완료된 킷을 분양받았는데요, 수리작업을 미뤄오다밀린숙제 하듯이 작업을 해 주었습니다. 수리작업은 항상 실수와 실패의 연속인것 같네요.별매 파이널 기어를 삽입하다 롱노우즈가 뒷 수지기어를 때려서 기존 기어박스는 일단 못쓰게 되었네요.30T 복합기어를 대체할 방안을 고민해봐야 할것 같네요.    <center>

				<div id='inline_ad_frame'>

</div>

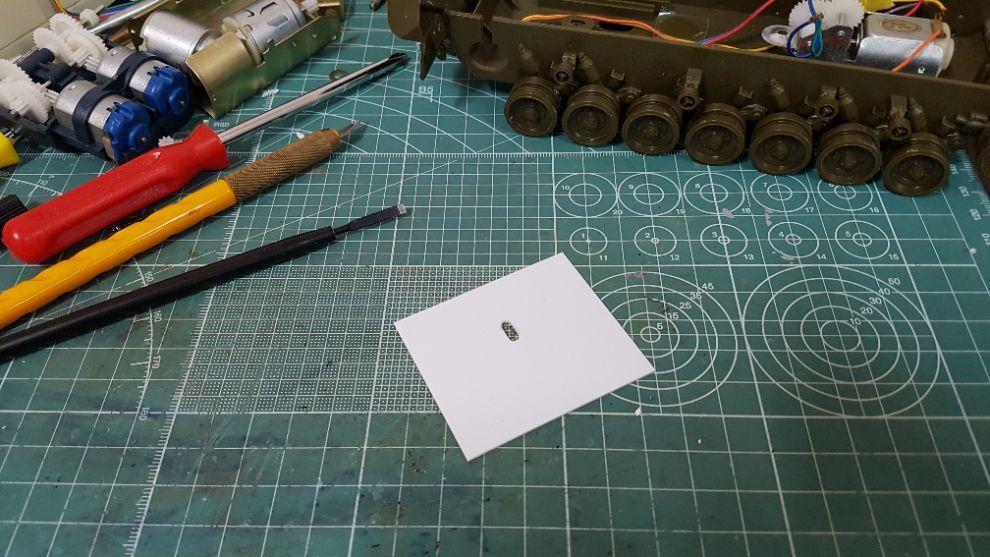

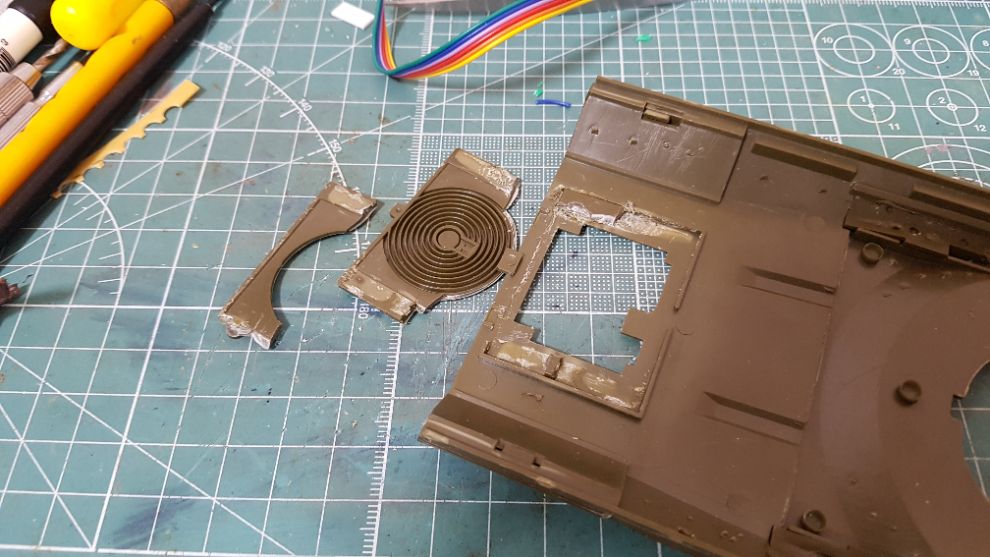

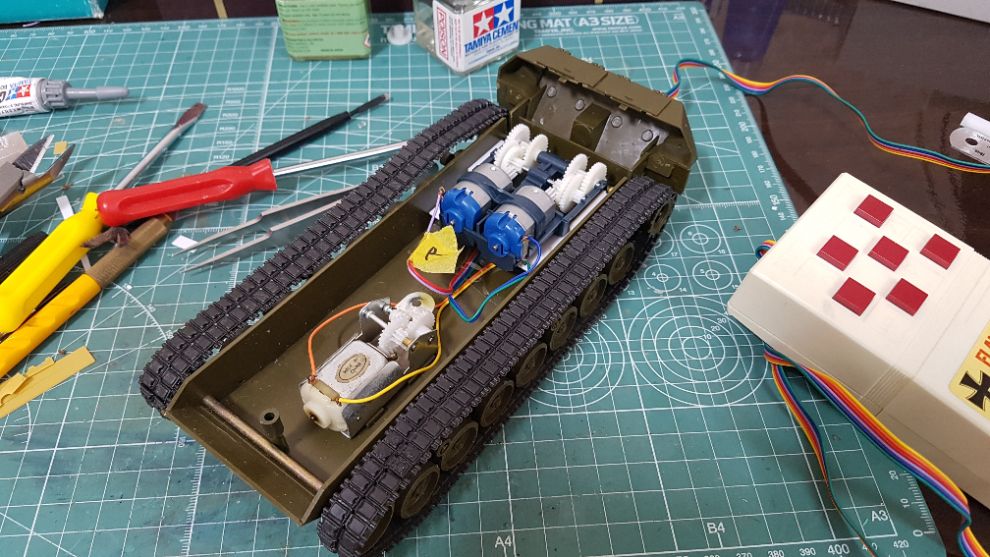

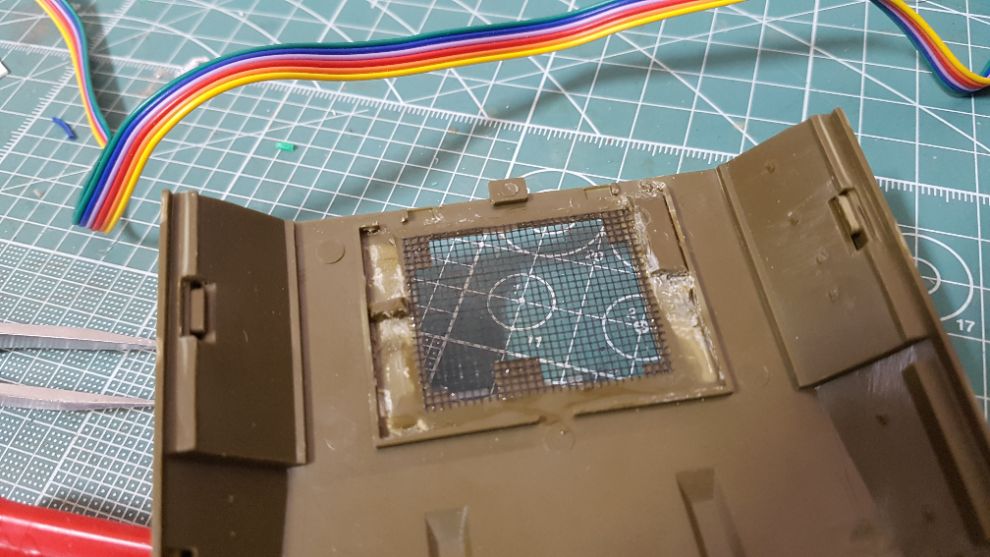

		<img src="/media/attach7/MMZ20200322220211_21995_1.jpg" alt="" /></center> 아카 신형기어박스가 덜거덕거려서 플라판을 깔아 줬습니다.고정비스 부분은 드릴로 미리 파주었구요. <center><img src="/media/attach7/MMZ20200322225001_21995_0.jpg" alt="" /></center>      <center><img src="/media/attach7/MMZ20200322220211_21995_2.jpg" alt="" /></center>메쉬망이 빠진 상태라 파츠를 분리한다고 한게 파손이 좀 생겼네요^^;접착제가 충분히 사용되었구 완전히 접합된 부위는 무수지로 분리가 어렵네요.       <center><img src="/media/attach7/MMZ20200322220211_21995_3.jpg" alt="" /></center> 메쉬망을 순접으로 고정하였는데 은근 순접이 잘 안먹어서 쉽지 않았네요.   <center>

				<div id='inline_ad_frame'>

</div>

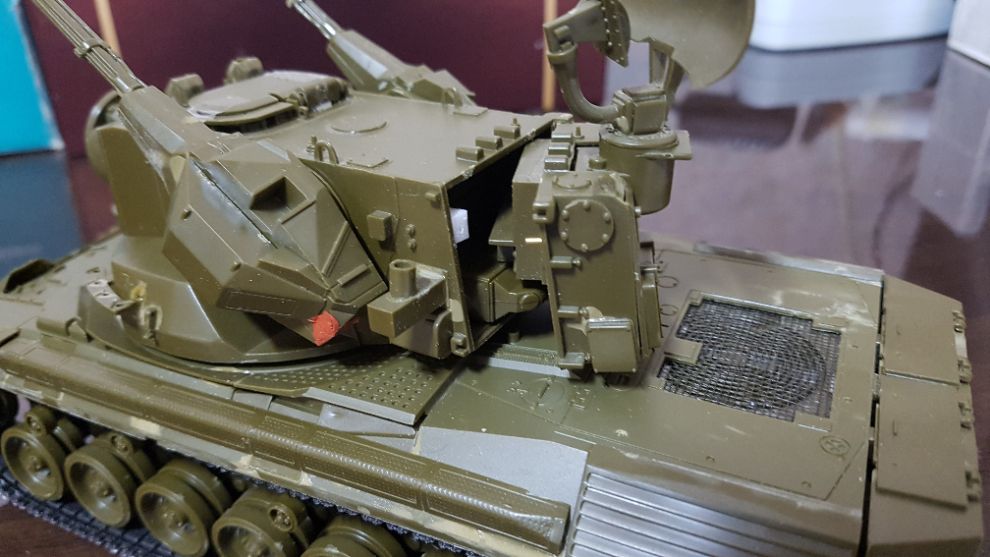

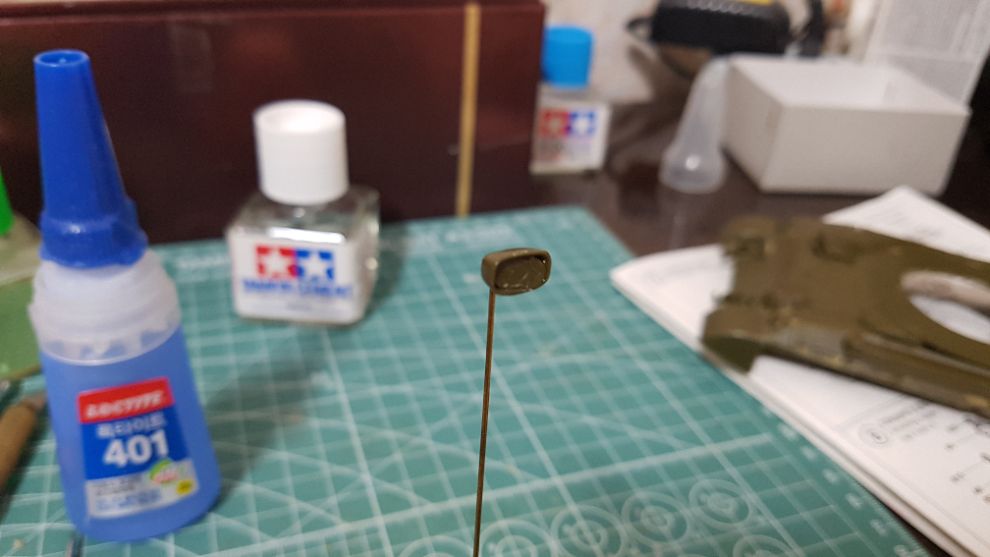

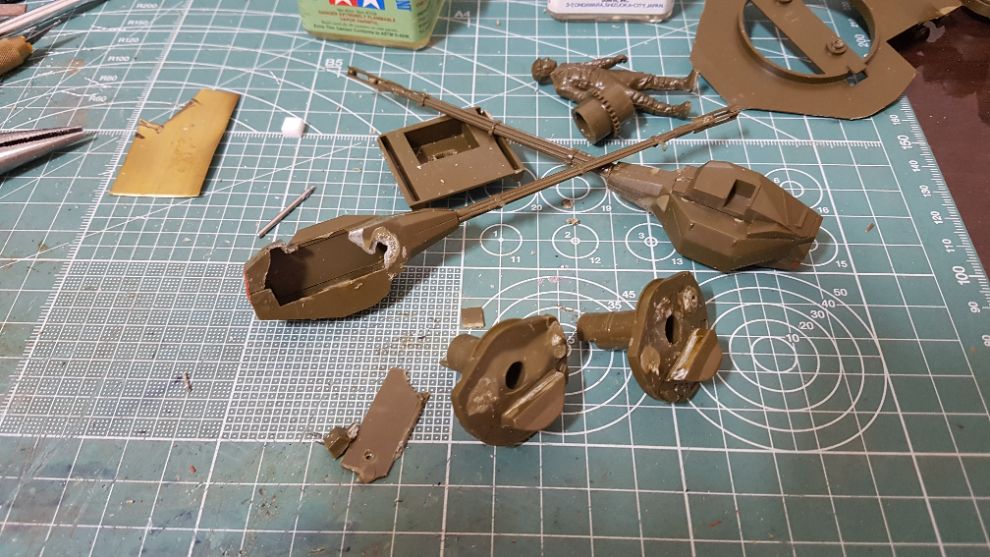

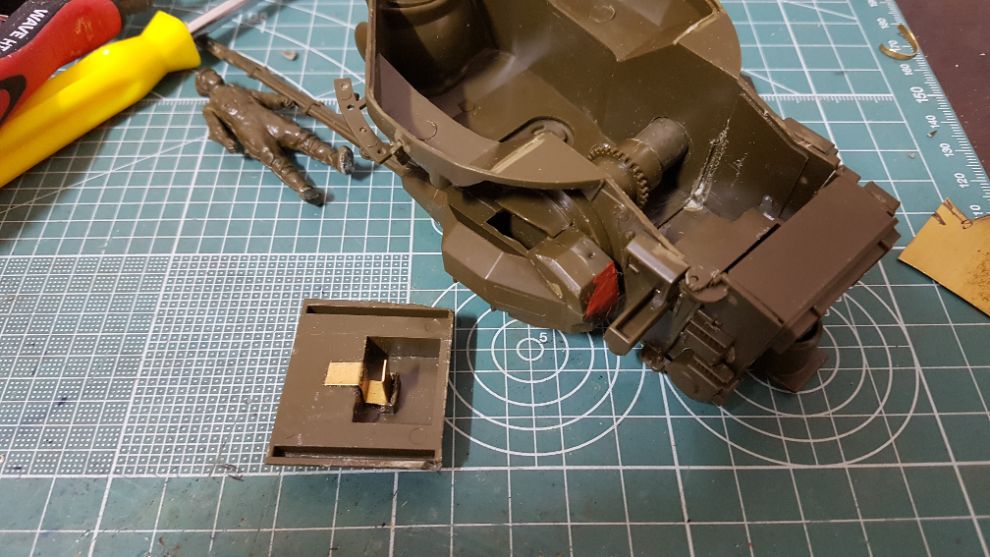

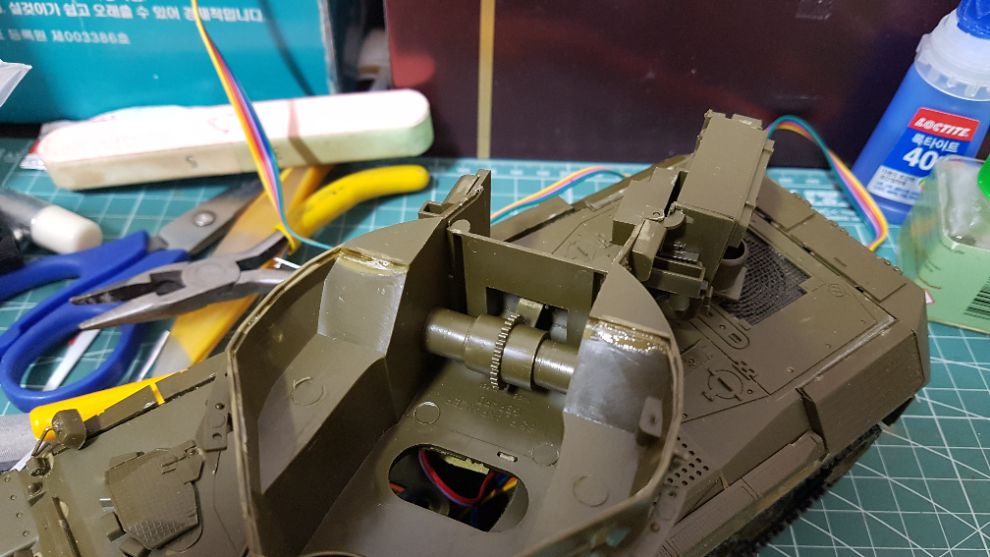

		<img src="/media/attach7/MMZ20200322220211_21995_4.jpg" alt="" /></center> 게파드 작업을 해보신 분은 아시겠지만 사이드미러 유리부분이 텅텅 비어있습니다.러너 플레이트를 적당히 자르고 줄질을 하여 접착해줍니다.기존 블라스틱 봉파츠도 잘 부러져서 황동봉으로 대체해주었구요.    <center><img src="/media/attach7/MMZ20200322220211_21995_5.jpg" alt="" /></center> 딸깍이 돌기 아시죠.부러져있네요.저 작은 파츠가 있어야 포신이 딸깍딸깍 하면서 각도 변경이 가능합니다.     <center><img src="/media/attach7/MMZ20200322220211_21995_6.jpg" alt="" /></center> 게파드 조립시 함정일 수 있는데좌우 고정 판 파츠는 짝이 정해져 있어서 주의가 필요합니다.제가 볼때 설명서 그림에 문제가 있는것 같네요.본 킷은 반대로 부착되어 있어 무수지로 분리해주었습니다.근데 파손은 피할 수 없네요.그리고 각각의 포신은 부러져있거나 균열이 있어서 황동봉을 삽입하여 강성을 높여주었습니다.  <center><img src="/media/attach7/MMZ20200322220211_21995_7.jpg" alt="" /></center> 황동판을 적당히 조형하고 순접으로 고정시켰습니다.끝부분의 길이와 형상이 중요한데 줄로 미세조정하주었구요 살짝 굽혀 경사를 주니 각도 변환이 안정적이네요.       <center><img src="/media/attach7/MMZ20200322220211_21995_8.jpg" alt="" /></center> 포탑 후부 개폐 고정 파츠는 원래 없습니다.플라빔과 황동봉으로 개수해주었습니다.이건 포탑 하판 부착전에 작업하여 정밀성이 아주 높구요.     <center>

				<div id='inline_ad_frame'>

</div>

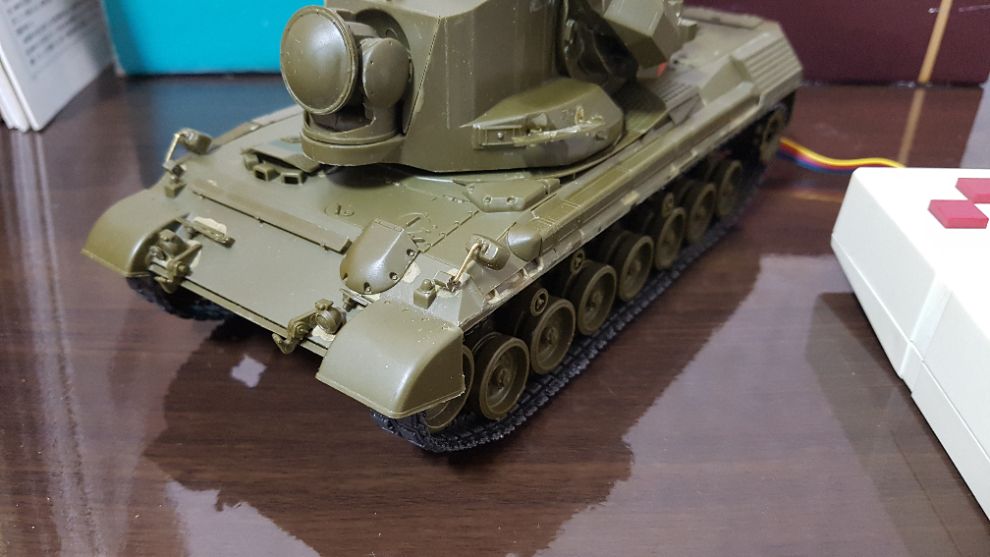

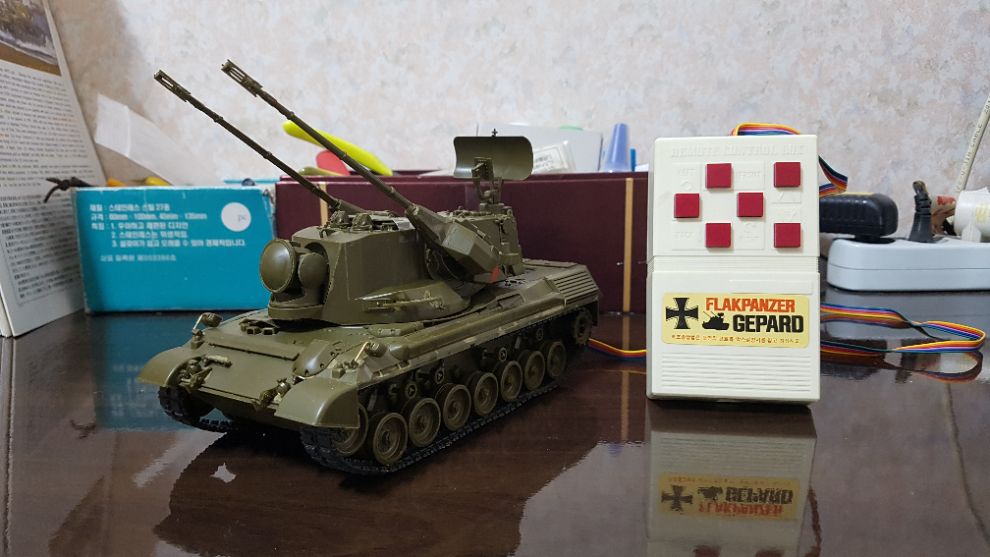

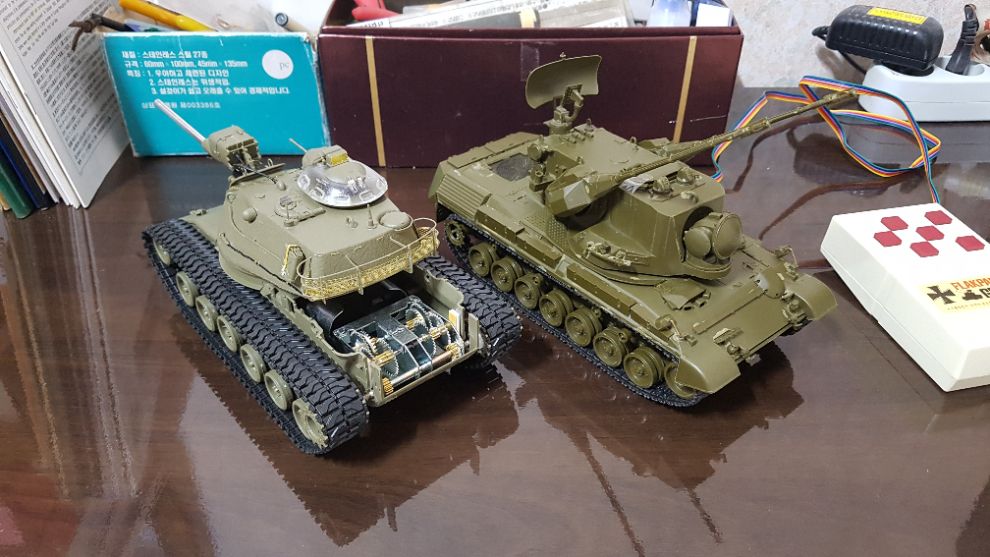

		<img src="/media/attach7/MMZ20200322220211_21995_9.jpg" alt="" /></center> 가동식 사이드미러 입니다.황동봉 사용으로 튼튼하게 자리매김하고 있습니다.가동식은 덤이네요.     <center><img src="/media/attach7/MMZ20200322220211_21995_10.jpg" alt="" /></center> 포탑 모터 구동시 간혹 딱딱딱 거리며 회전이 안되는데이유가 뭔지 모르겠네요.앞으로 작동하면서 해결책을 떠올려봐야 겠네요.     <center><img src="/media/attach7/MMZ20200322220211_21995_11.jpg" alt="" /></center> 최근 작업 중인M60A1킷과 덩치 비교입니다.덩치에서 안밀리는데요 모터라이즈라서 덩치가 비슷한건지는 나중에 확인해볼게요. 읽어주셔서 감사합니다^^ Ps질문:m60a1 로드휠과 궤도를 1/24스케일로 제작하는데 도전해보고 싶은데 아이디어 있으시면 의견 부탁드려요. 복제기술이 필수적일까요?
