아래 ShowGoon님께서 트럼페터 엔터프라이즈 CV-6에 대해 글을 쓰셨고 저도 거기에 답글을 달았는데 막상 쓰고보니 도대체 진정한 1942년형이란게 뭔지에 대해 말씀드리고 싶어서 이 글을 씁니다. 관심없는 분들께는 송구합니다만.
엔터프라이즈 CV-6은 고증에 중대한 오류가 있는 타미야제 700이 유일무이한 키트노릇을 40여년간 해왔는데(레벨 1200등 예외도 있습니다만) 이제는 스케일별로 트럼페터가 나오고 아카데미에서도 나오고 얼마전에 멩에서도 나왔습니다. 이게 영화 미드웨이 덕분인지 게임 벽람항로의 덕분인지는 일단 접어두고, 십수년간 기회가 있을때마다 자료를 모으며 이 항모를 공부해온 제 입장에서는 참 감개무량한 일이었습니다.
4호나 티거전차를 만들어 보신 분들은 잘 아시겠지만 각 형식별로, 시기별로 초기형,중기형,후기형으로 나누어 바리에이션도 나옵니다만 막상 중기형이래서 만들다 사진이나 자료를 보면 초기형이나 후기형 부품이 섞이는 일들이 흔합니다. 일단 많은 모델러분들이 제작이나 키트분석을 할땐 이 점들을 평가근거로 사용하고 계십니다.
많은 이들이 엔터프라이즈 CV-6을 1938년형, 1942년형, 1944년형으로 분류한다는 점을 감안할 때 이 바리에이션들이 동시에 출시된다면 여러분은 무얼 사고 싶으신가요? 저라면 1942년형이 가장 잘 팔릴 것 같습니다. 1938년은 개전 전이고 1944년 이후엔 엔터프라이즈는 미국 기동함대의 많은 항모 중 하나여서 단독으로 거론되는 일이 별로 없습니다. 1942년은 마셜제도,둘리틀레이드,미드웨이,과달카날,동솔로몬,산타크루즈에서 사투를 치루며 한때 미 태평양함대의 온리원 항모로서 일본 전체와 맞장을 뜨던 엔터프라이즈 전설 그 자체이던 시기였습니다. 그래서인지 트럼페터도 일단은 42년 형식이고 아카데미도 42년, 멩도 일단은 42년식으로 보입니다.(거기다 다른 요크타운급들이 모두 42년도에 침몰하다 보니 후기형 개장을 받은 게 엔터프라이즈 뿐이라 42년식으로 통일하면 부품공유도 쉽고)
ShowGoon님 글에 간단히 대공포랑 함재기 이야기를 했으니 42년식의 다른 외형상 중요한 특징 중 하나를 꼽자면 바로 Mk33 Fire Control Director(이하 Mk33)입니다.

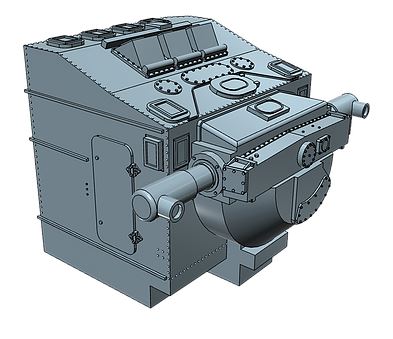

(출처:Model Monkey 홈페이지)
이런 물건입니다.간단히 설명하자면 대공포등의 화기통제시스템입니다.

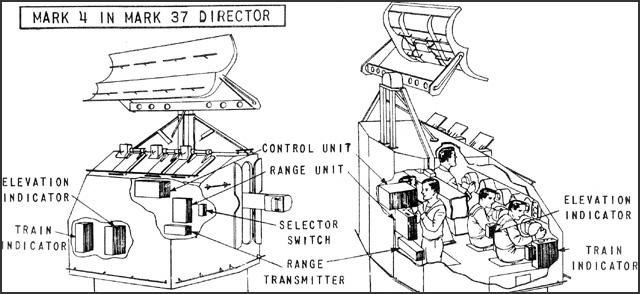

일러스트는 후기형인 Mk37이지만 이렇게 작동한다고 생각하시면 됩니다.

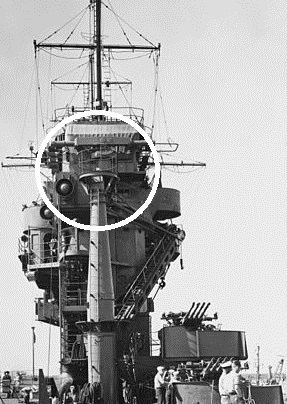

Mk33은 1941년 아일랜드에 전방과 후방으로 각 1개씩, 2개가 설치됩니다. 위 사진에는 CXAM-1 탐색 레이더가 없는데 1941년 후반에 설치되었습니다.

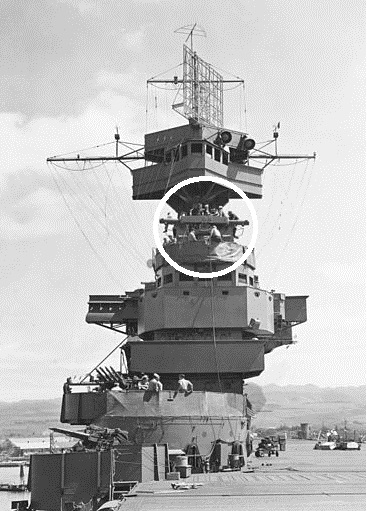

1942년 3월 촬영사진. Mk33과 1.1인치 4연장 대공포가 보입니다.

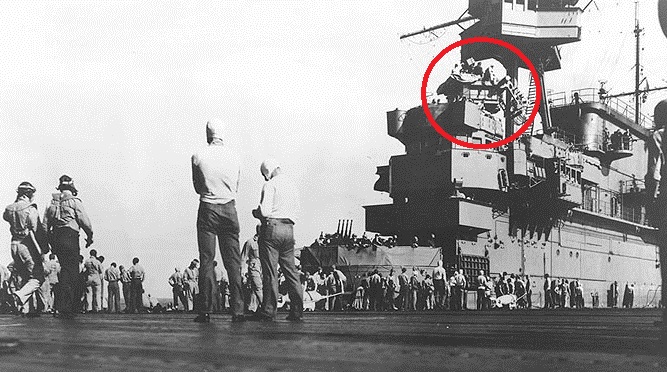

1942년 8월 7일 동솔로몬 보름전쯤 찍힌 사진. 4연장 1.1인치 포가 이때까지 있었습니다. 9월 진주만에서 파손부를 수리하면서 아일랜드 전후의 1.1인치포는 40mm 보포스 2연장으로 교체됩니다.

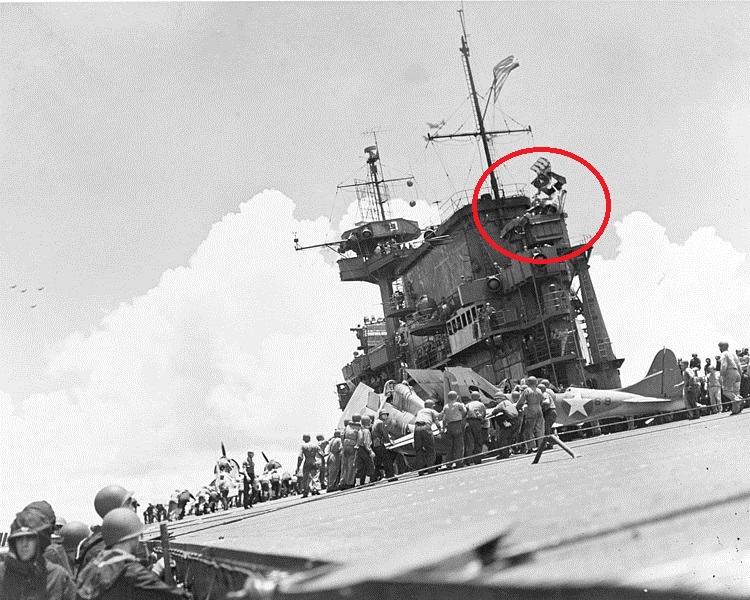

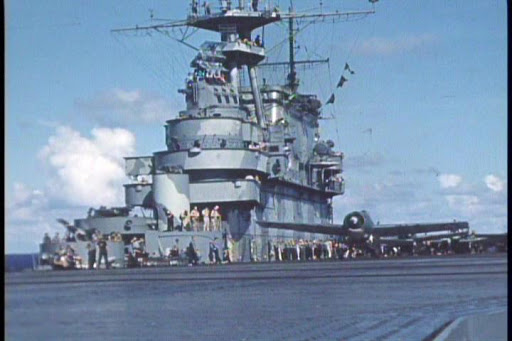

42년 10월 산타크루즈...뭐가 달라졌을까요..네, 42년 후반기부터 Mk33에 Mk4 화력통제레이더 안테나가 추가됩니다. 보포스 40mm 2연장과 함께 1942년 후반기 엔터프라이즈 식별의 주요 포인트가 됩니다. 42년 후반기에는 마스트에 SC-2 수색 레이더도 장비됩니다. 이후 1943년 전체적으로 후기형 개장이 되면서 Mk33/Mk4는 Mk37Fire Control Director/Mk12화력통제레이더로 교체됩니다.

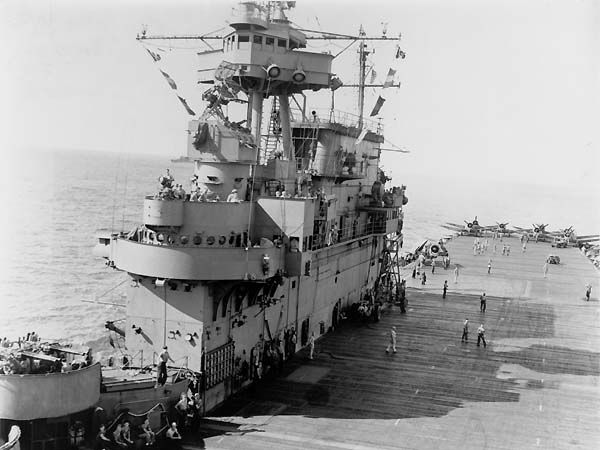

1944년식으로 불리는(개장 자체는 43년) 후기형 아일랜드. 함교 모양도 곡선으로 변했고 함교 현창도 원형이며(CV-8호넷이랑 비슷함) Mk37/Mk12가 장착되었습니다. 탐색레이더도 SK로 교체됩니다. 후기형은 이밖에도 함체에 벌지 추가 등 변화가 크기에 1942년형과 금방 구분이 가능합니다.
유감스럽게도 Mk33의 고증이 틀리는 경우가 참 많습니다. 위 사진은 제가 이전에 설명을 올린 영화 '던틀레스-미드웨이해전'의 엔터프라이즈인데 함교는 1942년형이지만 Mk37/Mk12가 설치되어 있습니다.

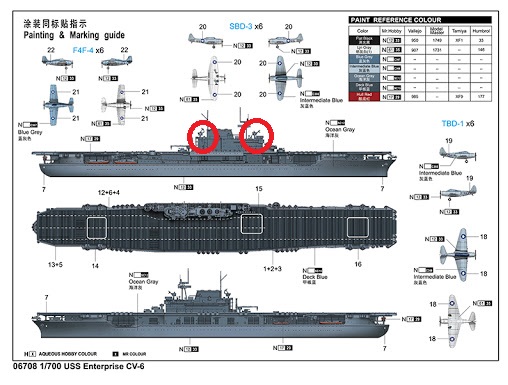

트럼페터 700스케일의 도장설명서..보다시피 Mk33위에 Mk4 화력통제레이더가 있습니다
여러분께서 생각하시는 1942년형이 1942년 10월이면 문제는 없습니다만 1942년 초라면 이게 없는게 맞습니다. 따라서
1.아카데미는 '1942년 전반기'사양을 재현했다. 둘리틀레이드,미드웨이에 가장 가까운 형태다.
2.트럼페터는 '1942년 후반기'사양에 가깝다. 산타크루즈 전투 당시. 따라서 TBD를 함상에 올리면 고증에 어긋난다.
3.멩은 일단 공개된 일러스트와 박스아트를 보면 '1942년 전반기'사양으로 판단된다.
라는 결론을 얻을 수 있습니다. 여러분들의 '1942년'이 어떤 형식인지를 고를때 참고가 되셨으면 좋겠습니다.
