소련군의 대표적인 대전차포 zis-3입니다.
키트는 사실상 미니아트제 말고 별 대안이 없는데, 만들기가 상당히 어려운 키트입니다.
또한 zis-3라는 물건 자체도, 제대로 된 자료집이나 연구자료도 없습니다.
대단히 다양한 형태의 부속품들이 섞여있고, 이건 분명 공장별, 시기별 세부형식이나 차이와도 연관이 있을 테지만
그런걸 다루고 언급한 자료집이 아무것도 없더군요
그래서 제 자체적인 리서치를 통해 제작을 해보았습니다.
일단 이 포는
1. 이빨과 다리를 연결하는 부분 결합방식이 최소 두가지
옆에 붙는ㄷ자 손잡이, 위에 붙는 봉같은 길다란 꺾인 부품(?)
등등에 몇가지 조합 종류가 복잡하게 있습니다.

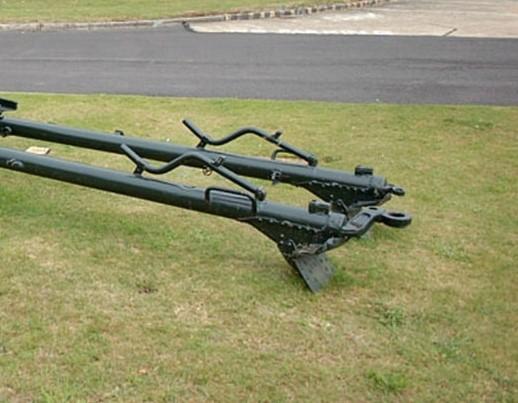

1.볼트식 결합
2.ㄱ자 봉
3.손잡이가 이빨관련 부품덩어리 바로 위에 붙은 형식

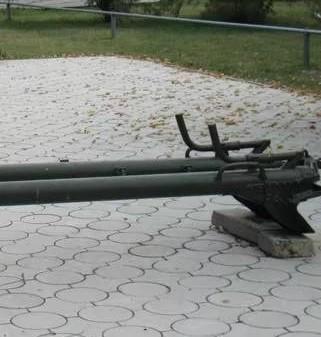

1.용접식 결합
2.봉같은 부품이 ㄱ자가 아닌 번개모양
3.손잡이가 이빨이 아니라 다리 부분에 붙음
1.볼트식결합
2.번개모양 봉
3.손잡이는 다리에 붙음
1.볼트식
2.ㄱ자 봉
3.손잡이는 봉 + 손잡이 모양과 크기 위치도 좀 다르게 생김
기타 이쪽 부품과 관련하여
1.이빨 부품이 볼트식이냐 용접식이냐
2.손잡이가 어디에 붙냐
3.ㄱ자봉이 달렸냐 번개형 봉이 달렸냐
4. 각 부품 모양이나 치수 등이 조금씩 차이가 있느냐
에 다양한 조합이 어지럽게 섞여있습니다.
이렇게 복잡한 형식이 섞여있음에도 그 차이가 시기별 차이인지, 형식별 차이인지, 공장별 차이인지
어떤 자료집에도, 어떤 책에도 서술이 없습니다.
미니아트 제품이 재현하고 있는 것은 이런 형식을 가지고 있습니다.
하지만 저렇게 난잡한 특징이 다리 뿐만 아니라 기타 부품에도 여러 바리에이션이 있는데, 문제는 이들 조합이
특정 형식에는 특정 조합만 가능한 것이 있었는지 없었는지 조차 알 수가 없으므로,
무턱대고 만들기엔 고증오류의 위험이 너무 커보이고, 이 미니아트제의 리서치 수준이 좀 의심스럽기 때문에

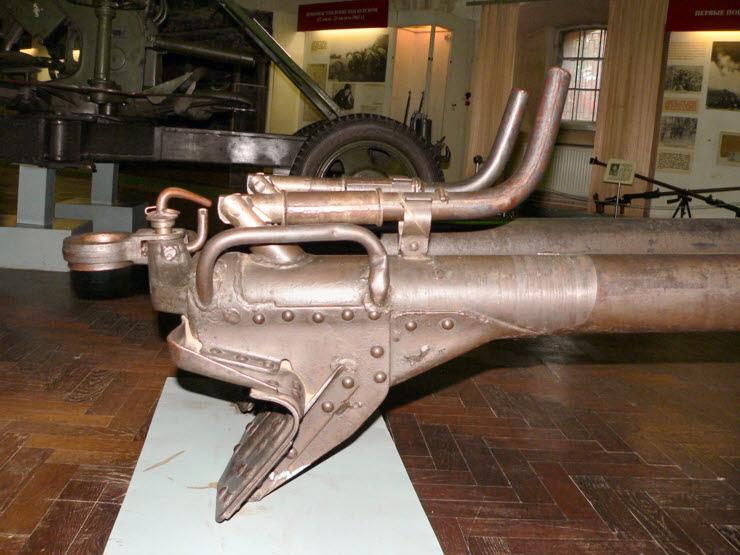

저는 이 미니아트 키트를 레닌그라드 박물관에 있는 개체와 완전히 동일한 형식을 재현하기로했습니다.
레닌그라드 박물관의 것 역시 박물관 차량이라 믿을 수가 없기 때문에 최대한 당대에 가까운 사진을 찾아보았는데

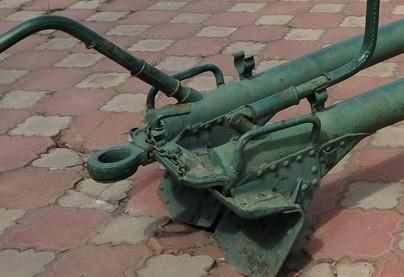

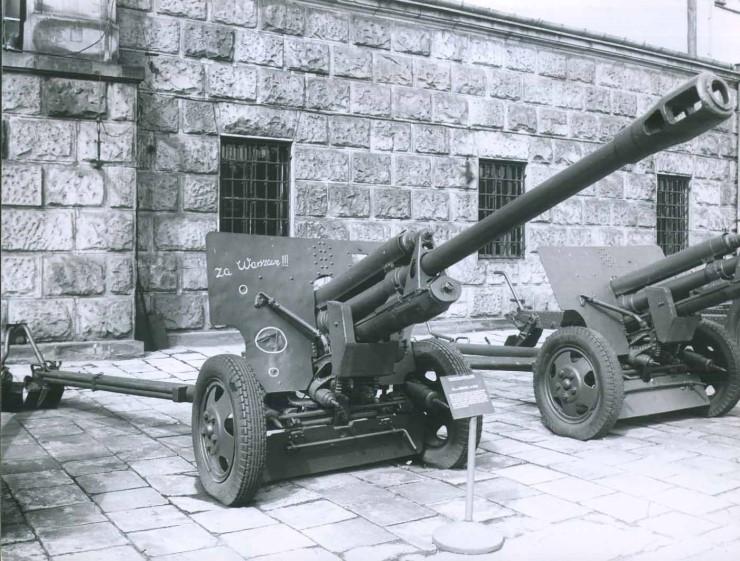

이 사진 정도가 있습니다.
이것 역시 레닌그라드 박물관 개체와 동일한 형식입니다.
이거 말고 다른박물관? 차량중에도 모든 조합이 똑같은 물건이 좀 더 있습니다.
일단 이런 조합이 뭔진 몰라도 확실히 오리지날로 존재했던 조합임은 확실히 확인이 끝났습니다.
하지만 저는 레닌그라드 박물관에 있는 개체와 모든 형식을 동일하게 맞추기로 했고, 그에 따라 자작을 실시합니다.

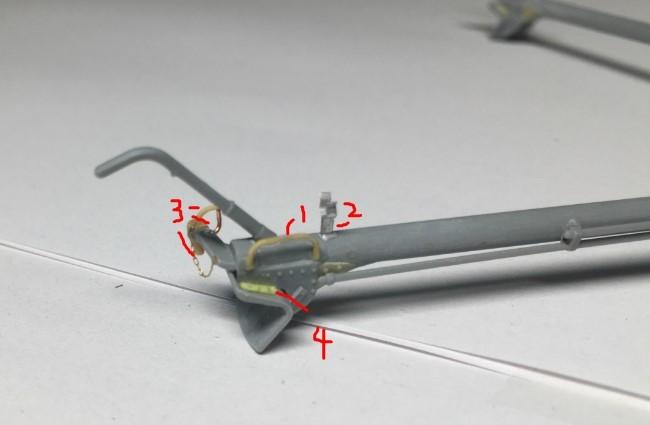

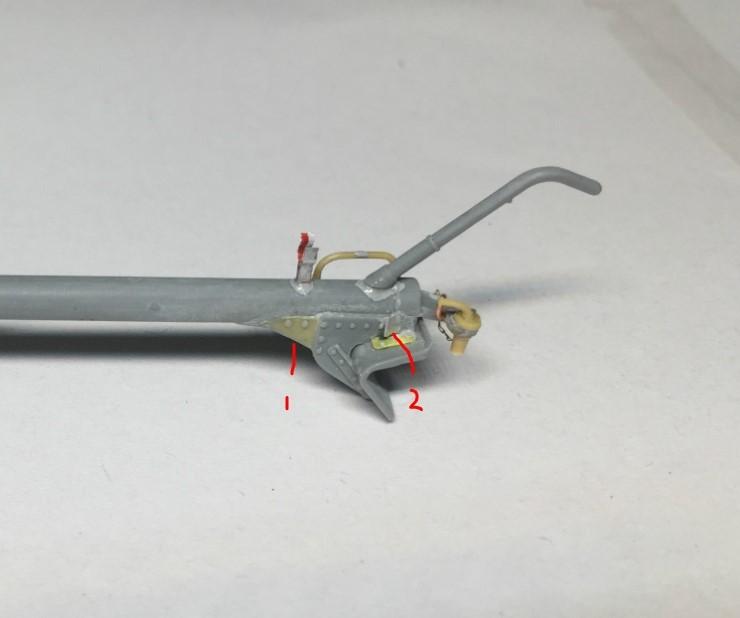

1. 손잡이 자작 + 위치 이동
2. 키트에 생략된, 봉접을때 끼우는 부품 자작
3.생략된 토잉핀 ,결속부품 자작
4.생략된 디테일자작
1.번 부분은 키트 제품에 형상이 좀 수축스러운 부분이 있어서 새로 만들어주고, 볼트도 생략이 되어있어서 불용품에서 뜯어다가 충당
2번 부품 역시 용도는 불명이지만 키트에 생략되어 자작으로 충당
토잉핀 사슬이 정확하게 어디에 걸리는지 확인을 할 길이 없습니다.
박물관에 있는 것들 중 대부분은 체인이 분실상태이고, 그나마 있는 것들 중에도 상당수는 이후에 박물관에서 분실방지를 위해
자의적으로 추가해 단 것으로 보이고 오리지날로 보이는게 거의 없습니다.
어려운부분은, 일단 핀 부분에는 고리가 남아있어서 저 위치에 달렸다는 것을 알아내기에 어려운 점이 없지만
문제는 저게 포 본체와 연결되는 위치가 과연 어딘가가 답이 안나옵니다.

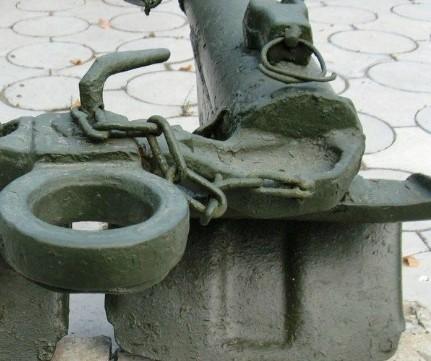

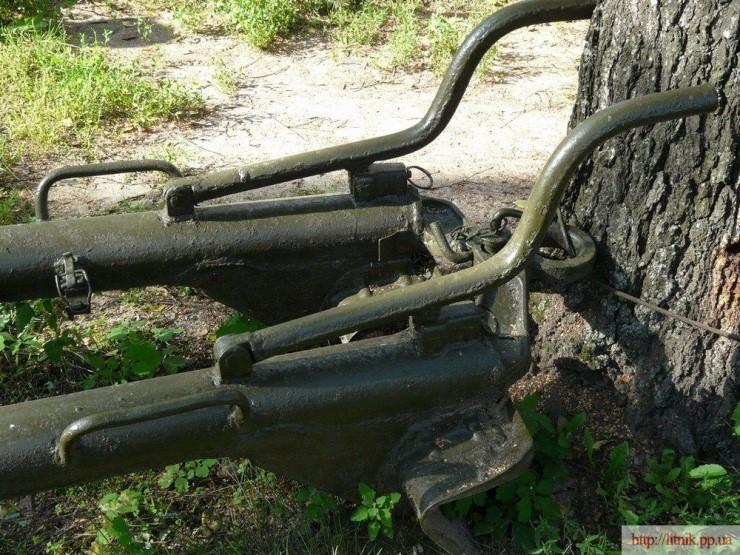

이렇게 몇몇박물관 개체들은 저 위치에 연결을 해두고 있긴 한데, 문제는 저 사슬들은 오리지날이 아닌것같고
영 신뢰가 안갑니다.
일단 사슬은 전부 오리지날이 아닌듯하고
ㄱ
야포 본체에 결속하는 위치는 시기별, 공장별, 개체별로 차이가 있었는지 어떤지 확실히 모르겠습니다.
그러나 분명한건 제가 참고하는 개체의 경우 저 위치를 눈씻고 봐도 무슨 고리같은 부품이 붙었던 흔적이 없습니다.
그래서 적어도 얘는 저 위치는 아니였는듯합니다.

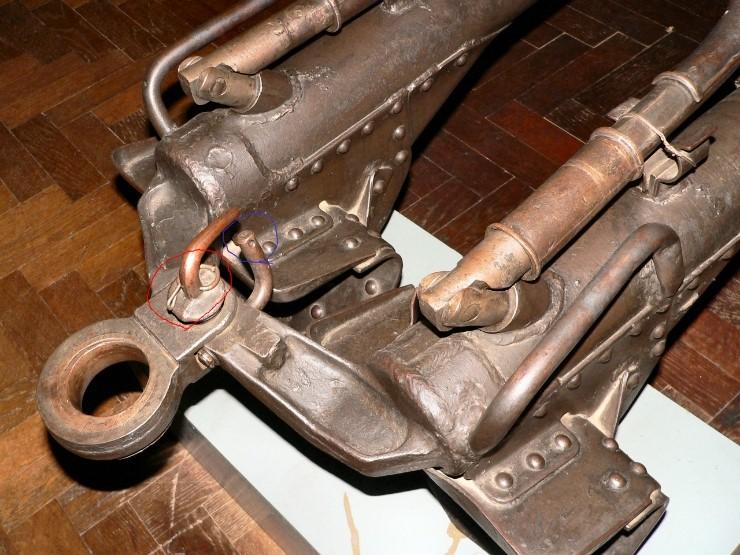

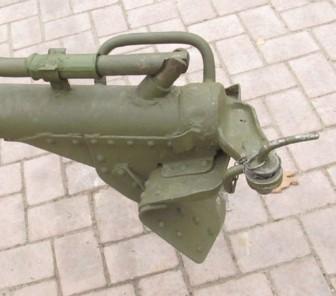

다만 다른박물관 개체중에 이 개체가 있는데,
이걸 가만히 보고 있으면
이런식의 결합이 아니였나 추정됩니다.

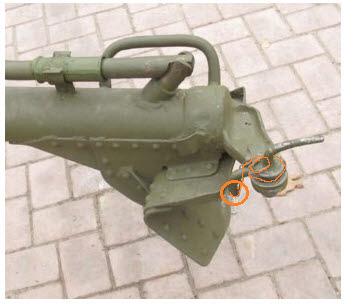

실로 이렇게 다시 보면 저 작은 ㄱ자 핀 부분에도 구멍이 뚫려있음을 확인 가능합니다.
저기에 구멍이 있어야 할 다른 이유가 없는 이상 체인 고리를 걸기 위한 구멍이였을 가능성이 크기도 하고,
실제로 위에 마지막 박물관개체의 경우 저렇게 연결을 해두기도 했고, 그 개체 형식이
이 박물관 개체와 동일하므로,
이 방법을 따르기로 합니다.

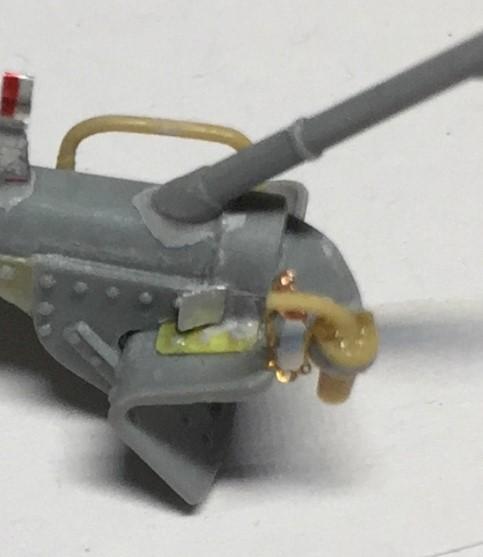

다시 뜯어내고 이에 맞게 붙였습니다.
-2편에서 이어집니다. -
