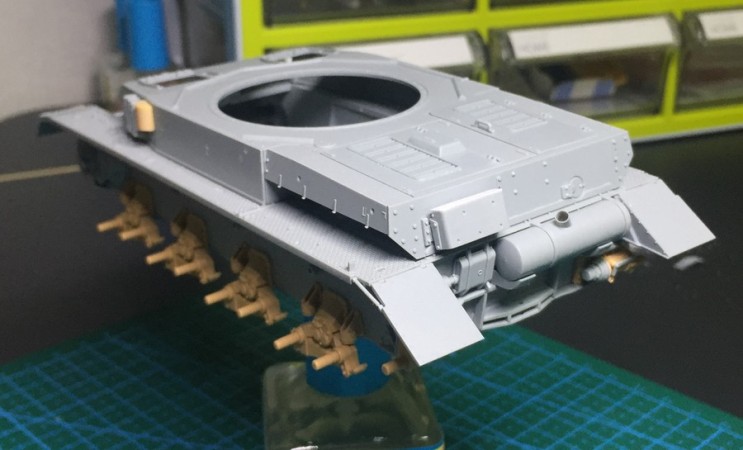

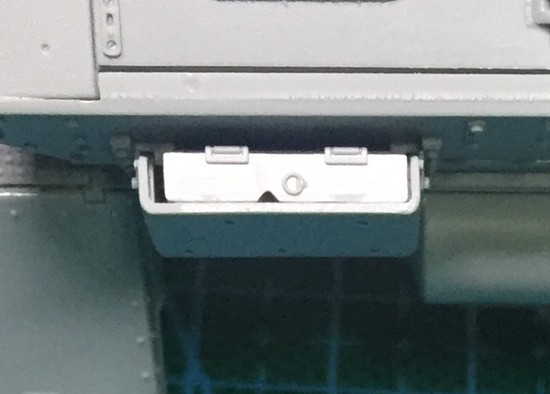

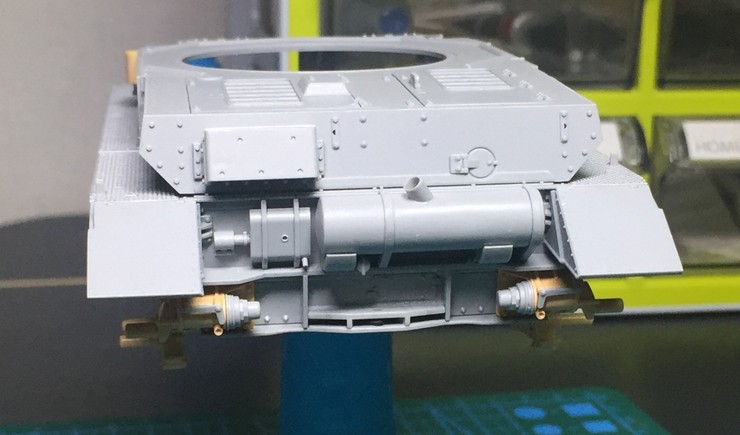

후방에 장착되는 연막탄 발연장치 Nebelkerzenabwurfvorrichtung (N.K.A.V.) 입니다.
이 부품은 재미있는게 도일씨의 도면과 키트의 것이 좀 모양과 장착 위치 등이 다릅니다.
그러나 정답은 키트 부품입니다.
키트 부품이 정확하고 도일씨 도면에 오류가 있습니다.
단, 키트에도 오류가 있는 부분이 있는데
위쪽 뚜껑입니다.
둥근 손잡이와 경칩이 달려있고
왼쪽 모서리 일부가 덮히지 않는 것으로 만들어져 있는데
실제 F형 사진을 보면 저런 형태는 아닙니다.
그냥 밀어내고 플라판으로 다시 만들어 주었습니다.

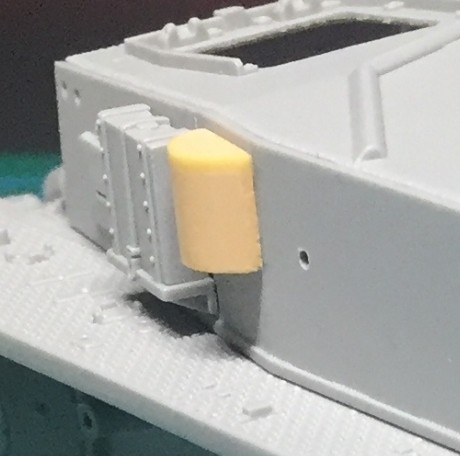

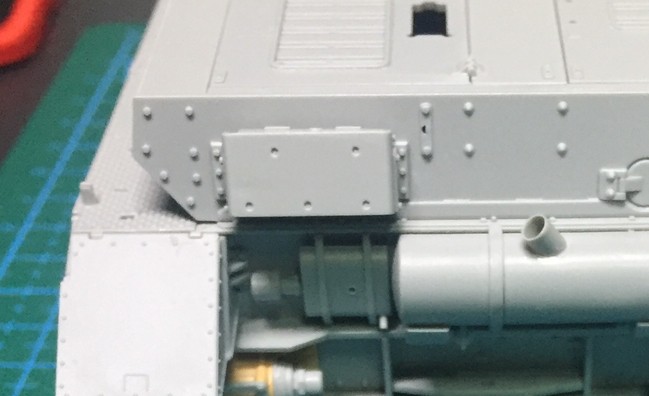

측면 환풍구의 장갑커버입니다.
이건 시기별로 변화가 생기는 부품입니다.
문제는 현존 모든 제품이 F~F2에 맞는 형식의 것을
포함하고 있지 않습니다.

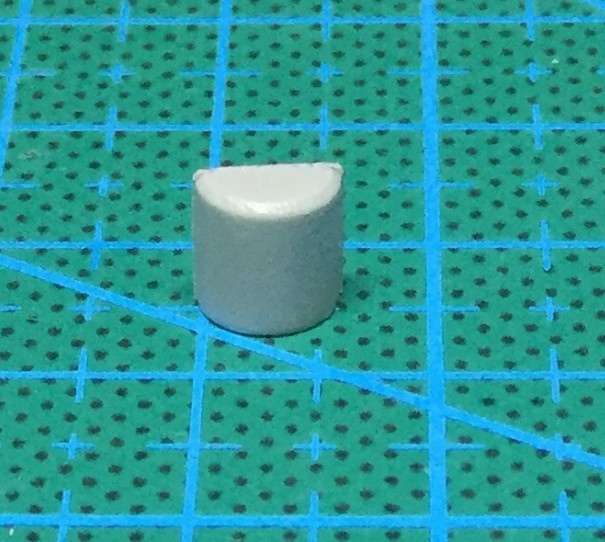

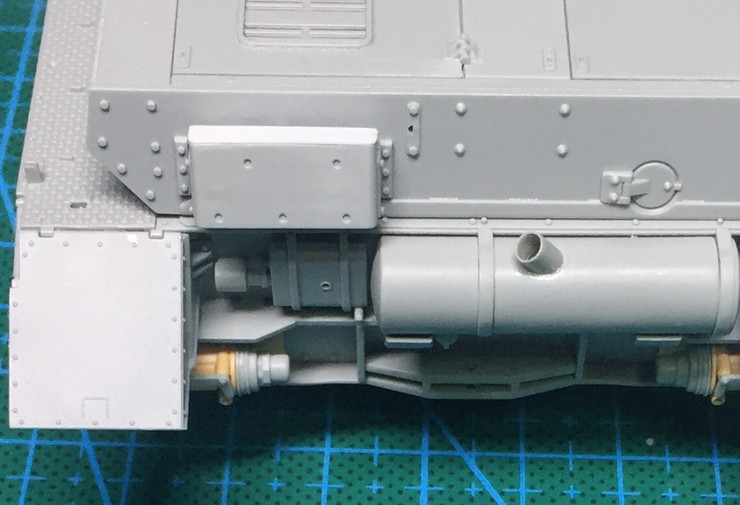

F~F2 는 이렇게 위가 평평하고 모서리가 날카로운 것을 가졌습니다.

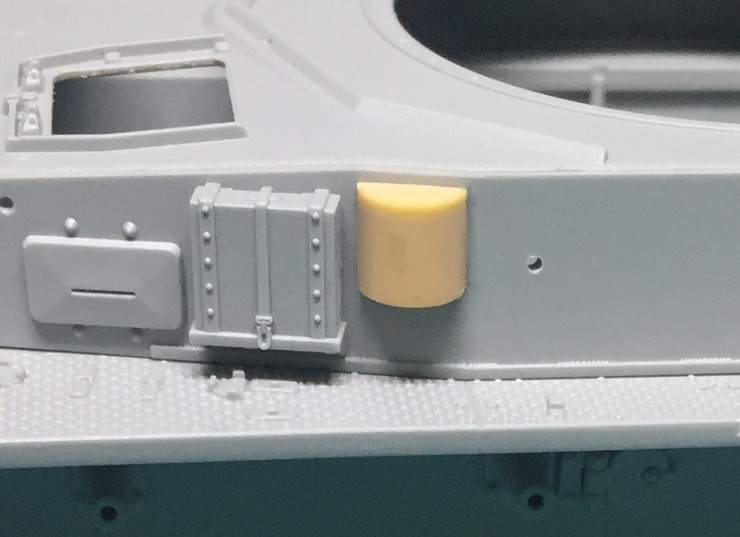

라이필드제를 가지고 개조를 해서 해당 모양을 만들었는데
색깔때문인지
사진상으로는 모서리가 각진 모양이 잘 안찍히네요.

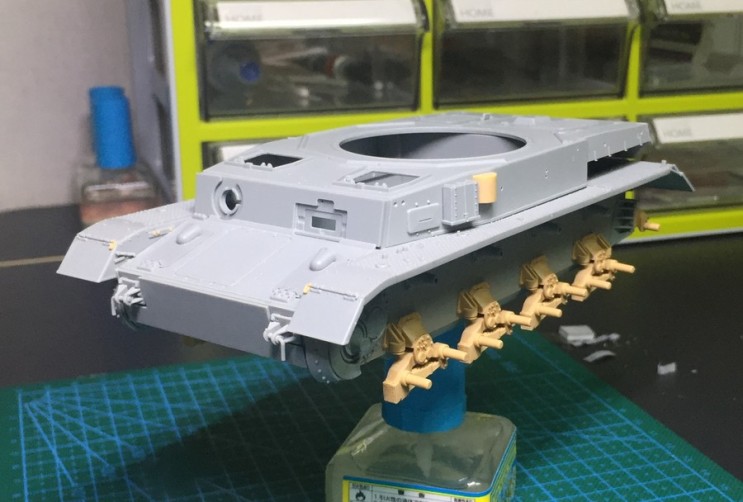

제작 도중 이쪽 볼트를 좀 손상시켜서
라이필드제 부품에서 이식해 왔습니다.
여기 부분 조립 중에 생긴 실수로 정말 애를 먹었네요

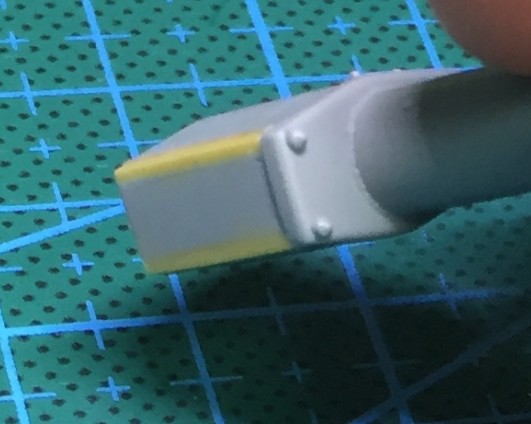

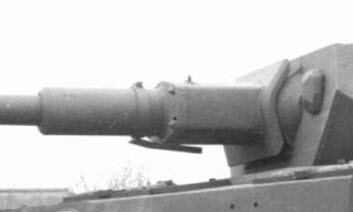

4호전차 g형의 리쿠퍼레이터 side 부분 형상은 크게 3가지 타입이 있습니다.
chamfered 타입이라고 불리는 모서리를 깎아낸 타입이 있고
hard edge타입이라고 불리는 모서리가 각이 그대로 살아있는 타입이 있으며
smooth edge 타입이라고 불리는 모서리가 chamfered된건 아니지만 각이 좀 부드럽게 처리가 된
타입이 있습니다.
위 사진이 chamfered 타입입니다.
이게 아마 smooth 타입입니다.

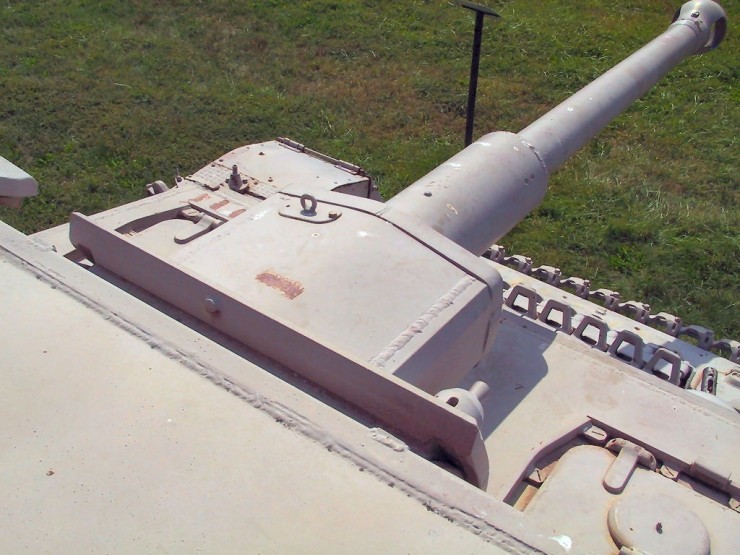

마지막으로 하드엣지 타입을 가진 , 제가 만들려는 차량입니다.

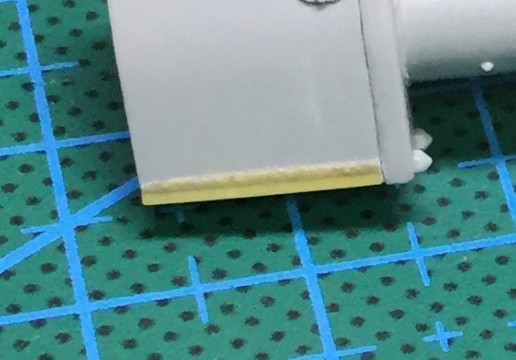

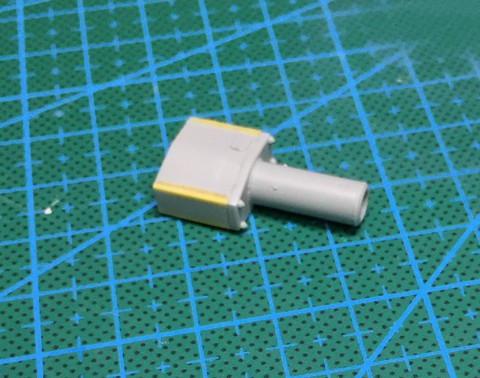

드래곤 키트의 것은 chamfered 타입의 것을 가지고 있어서 모서리가 깎여나간 형상이지만
제가 만들려는 차량은 하필 hard edge 타입을 가졌더군요.
그래서 형식 수정 작업을 하고 있습니다.
작업을 하다보니 필연적으로 용접선을 건드리지 않을 수가 없어서
용접선을 깔끔하게 밀어내고 새로 만들어 주었습니다.
