LED 저항은 병렬로 연결해야 하는 군요
게시판 > 수다 떨기
2023-08-04 12:17:12,
읽음: 1296
masa
AA 건전지에 여러개의 LED 를 달 때 불편하더라도 저항을 여러개 달아야 하는 이유를 계산하니까 알겠습니다.

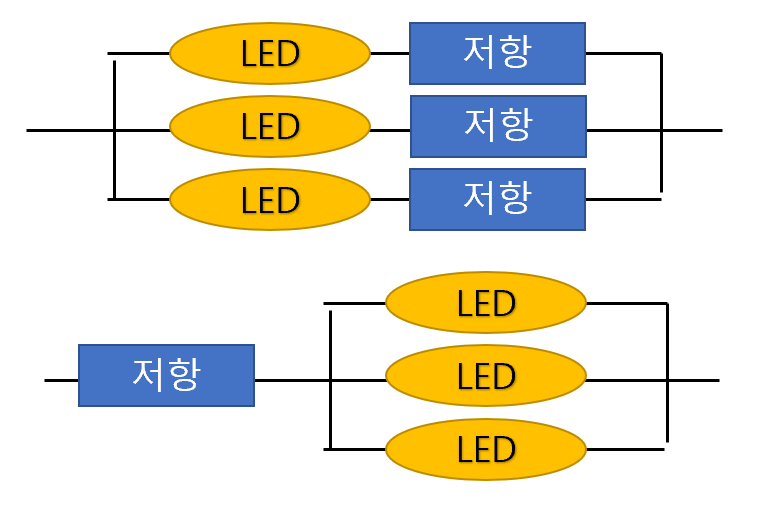

전체 소비전력은 위나 아래나 똑같습니다. 하지만 아래쪽은 LED가 늘어날 때마다 저항값을 다시 계산해야 하고, 2V 와 3V 용 LED 등 다른 전압이 걸릴 경우 사용할 수 없습니다. (또는 개별로 저항 달아줘야 합니다.) 아래 껄 쓰면 안되는 가장 큰 이유는 저항 부품을 구할 수 없습니다. 위쪽 방식이면 저항값을 15옴~85옴 등 쉽게 구할 수 있는 걸로 찾을 수 있는데, 아래쪽 방식은 극단적으로는 5옴, 3옴 등 쉽게 구할 수 없는 부품이 되며, 전기소비 또한 하나의 저항 부품으로 집중되기 때문에 용량이 큰 비싼 저항을 구입해야 합니다.
결론은 아래 방식으로는 원하는 저항값을 가진 부품을 구하기 어렵고, 위쪽 방식은 부품이 싸고 수급이 쉬우며 안정적입니다.
얼마 전에 만든 한옥은 아래 방식으로 만들었는데, 계산해보니 아래 방식으로 하려면 22 옴 짜릴 달아야 했습니다. 저는 83옴을 달아줬는데 이러면 2V LED 에 절반 이하인 0.93V 만 걸립니다. 어쩐지 어둡다 했습니다.
