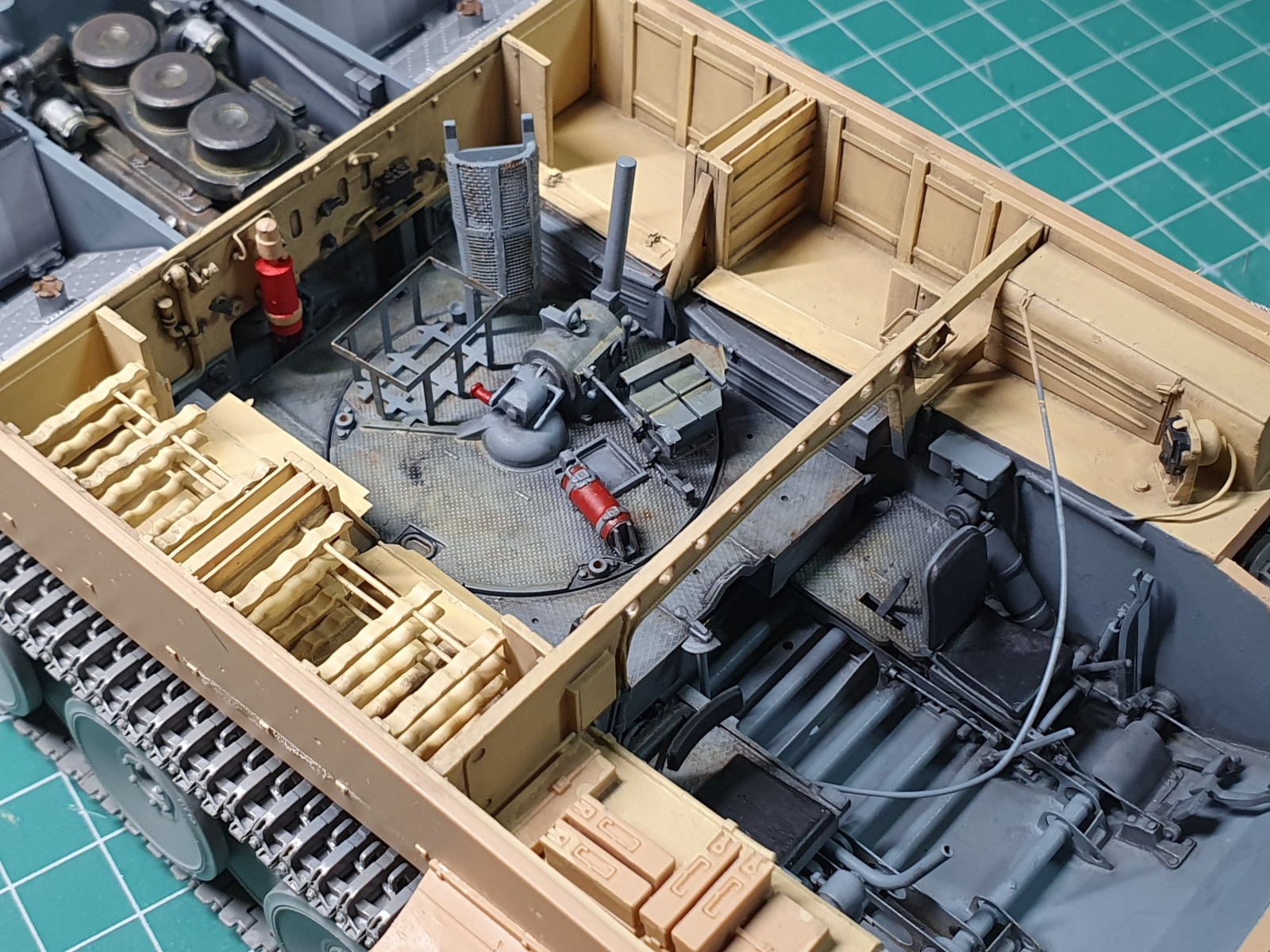

작년에 만들었던 티거 I 전차 내부 도색을 진행하다가 88mm 포탄 수납고의 형태가 다소 아리송한 곳이 있어서 자료를 찾아봤는데 거의 없고, Jentz 씨 저서에서 단서가 나오긴 했습니다. 더 많은 사진 자료들이 있으면 좋겠지만 별로 없네요..
차체 내부 옆구리(sponson) 4곳에 16발씩 수납하는 랙이 설치되어 있죠.
랙을 보면 3개의 지지대가 있고 간격이 짧은 쪽이 포탄의 탄두가 위치합니다.

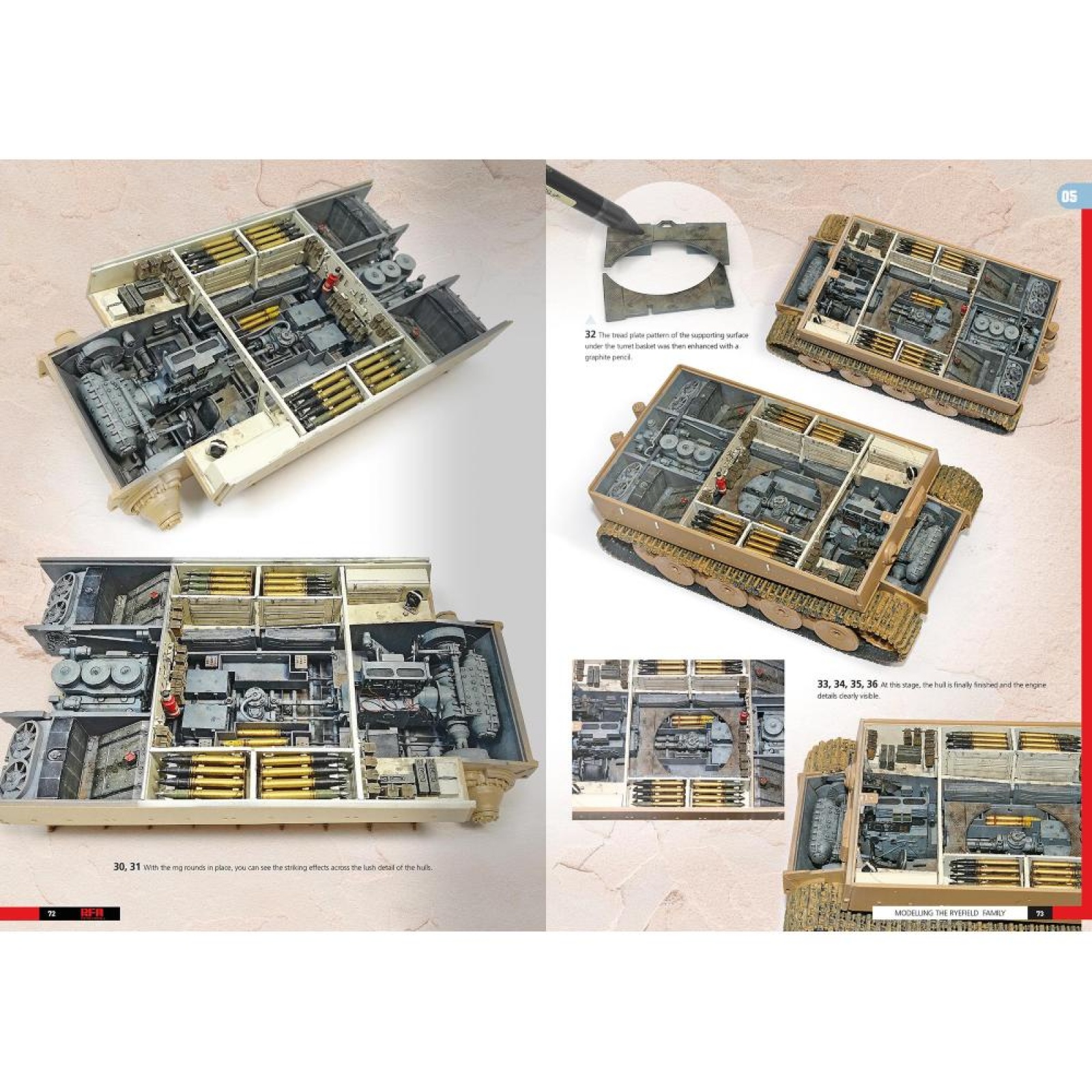

아래 작례 사진은 mig 사 자료집의 작례인데요, 4개의 16발들이 포탄 수납을 보면 전후 대칭 구조의 모습입니다.
모든 작례들도 똑같이 만들고 있는데 의문이 드는군요.
내부재현 작례들은 한결같이 앞뒤로 쌍을 이루면서 배치하고 있고 설명서들도 그렇게 나와있는데요..그렇지 않다는 사진 자료가 존재하여 올려 봅니다.

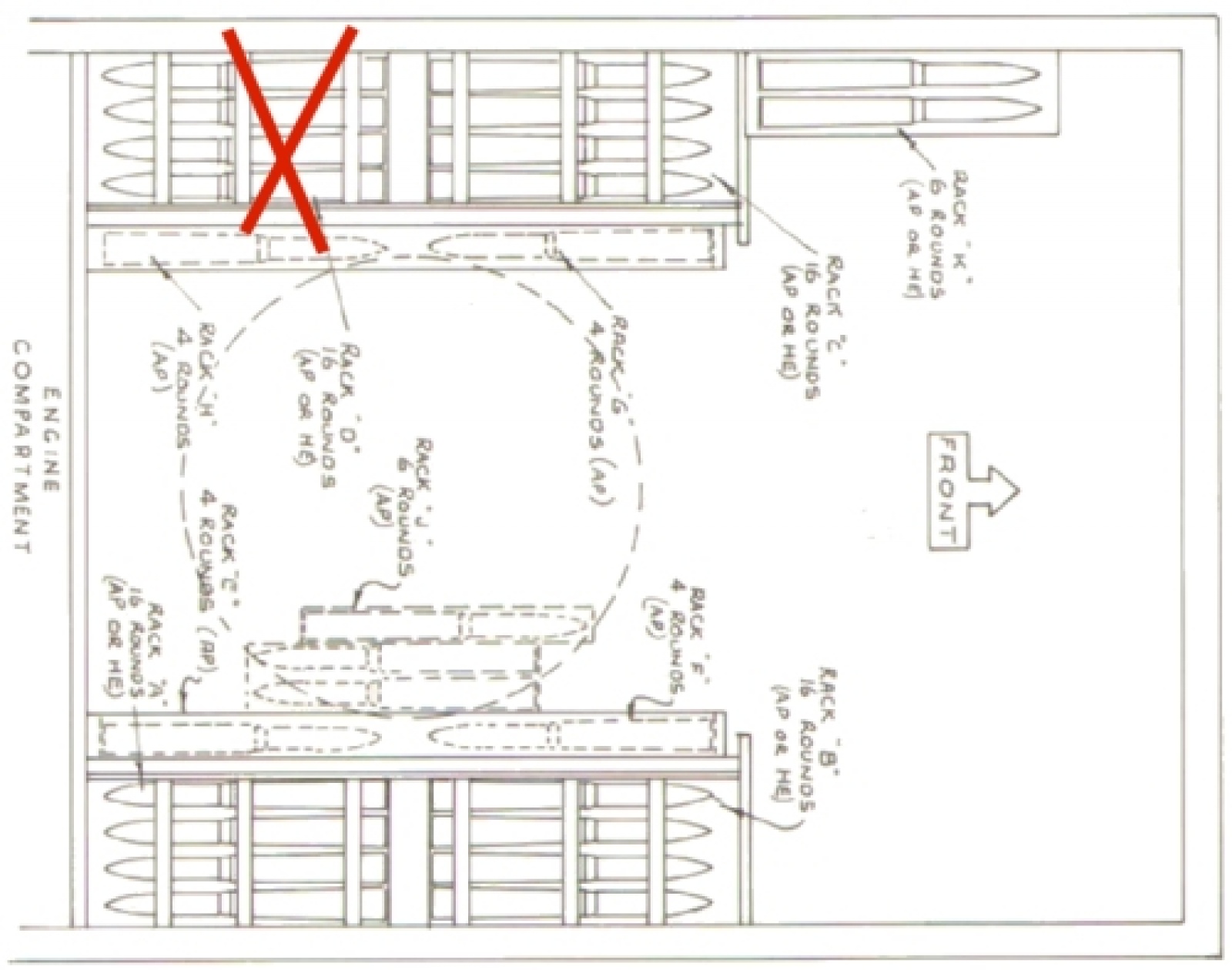

** 영국군이 작성한 초기 드로잉이 잘못되었다는 사진 자료입니다.

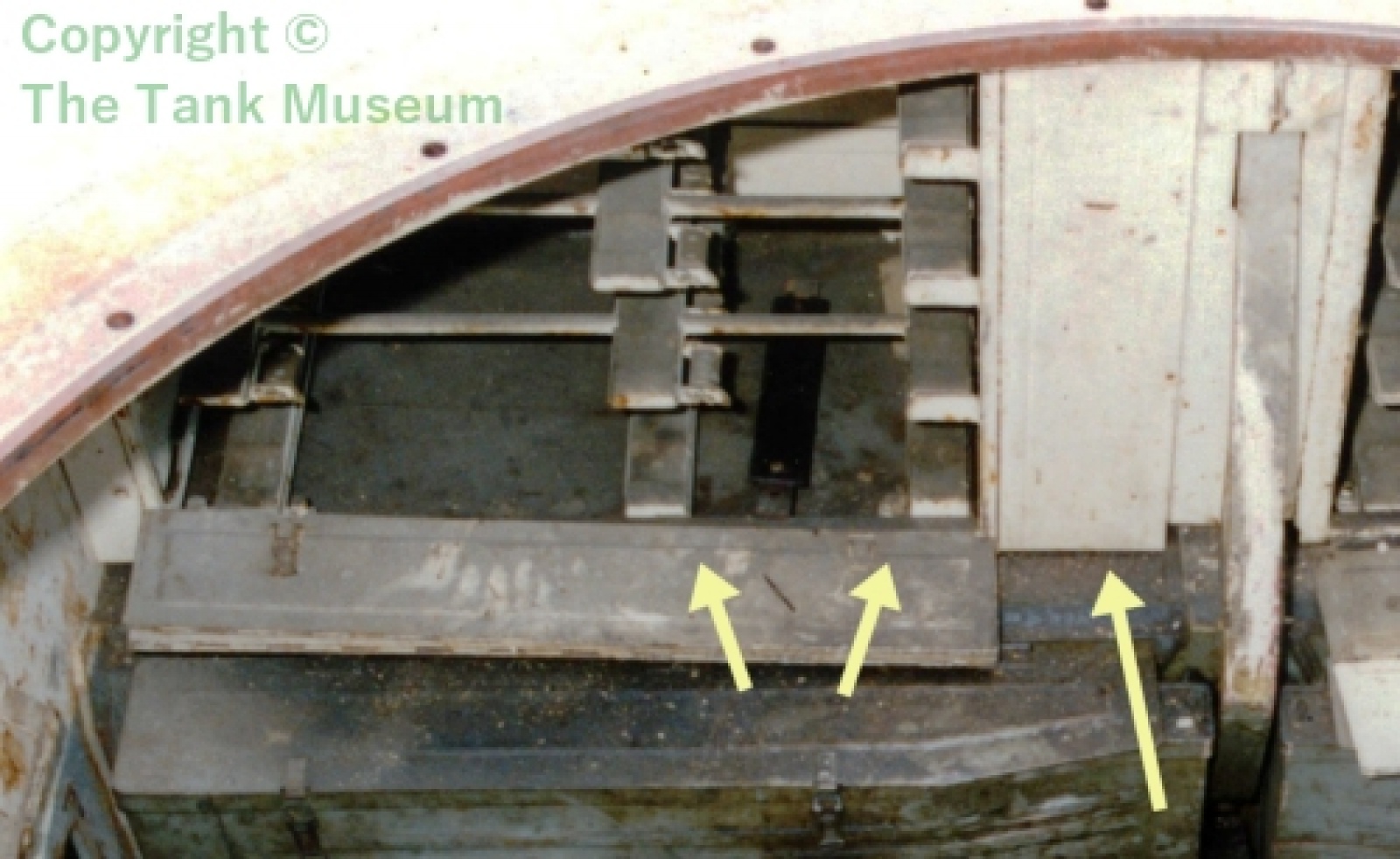

아래 사진은 차체 왼쪽 스폰슨에 위치한 88mm 포탄 수납랙인데요, 왼쪽 방화벽이 보이는 것으로 보아 왼쪽 후방의 수납랙이 틀림 없고 지지대의 간격이 짧은 쪽이 탄두가 위치합니다.

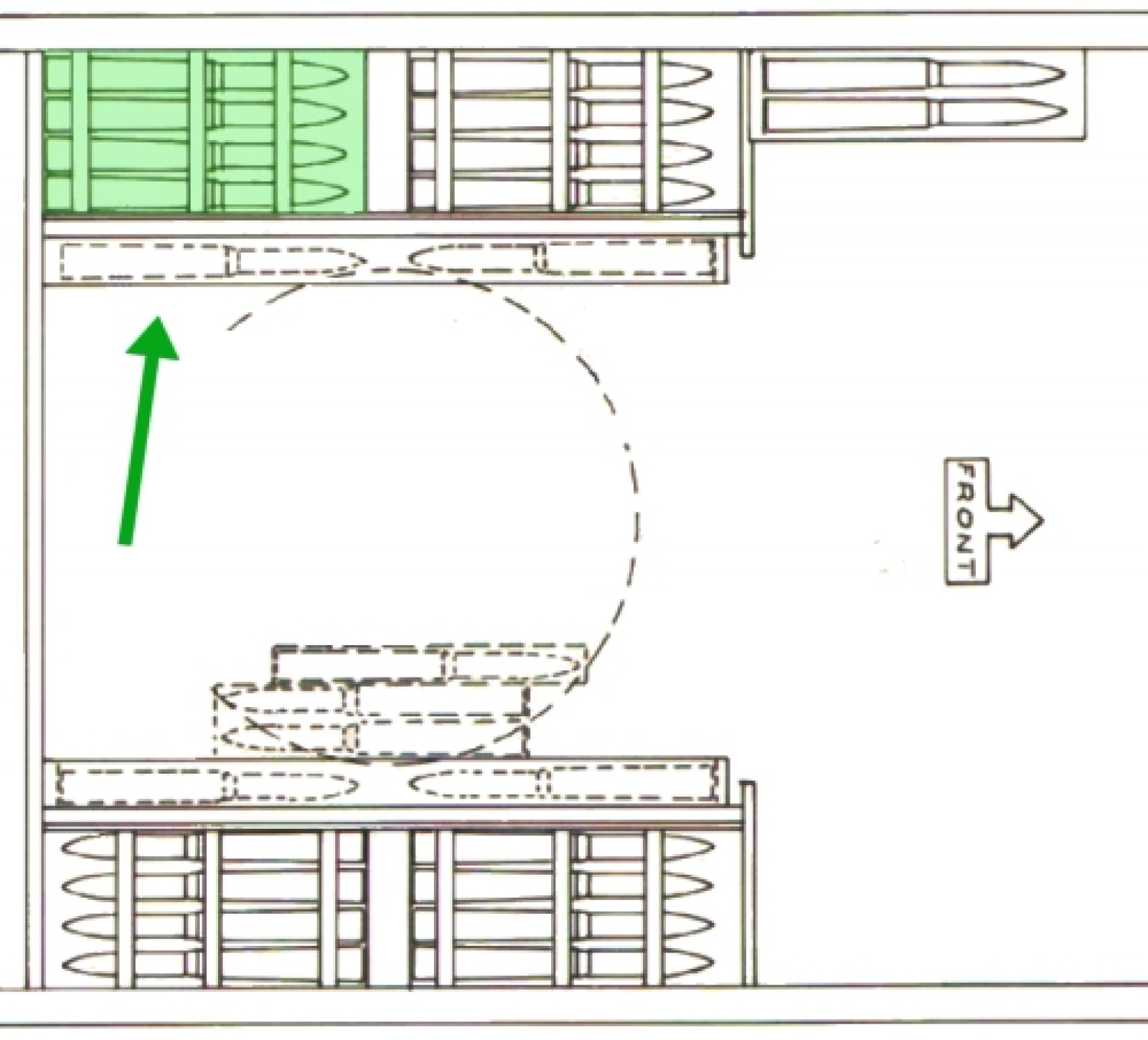

결국 4개의 수납랙에서 오른쪽 후방을 제외한 3개 모두 탄두가 전방을 향해 배치되어야 하죠.
이것이 맞다면 기존 설명서들이나 작례들은 모두 오류라는 이야기가 성립합니다.

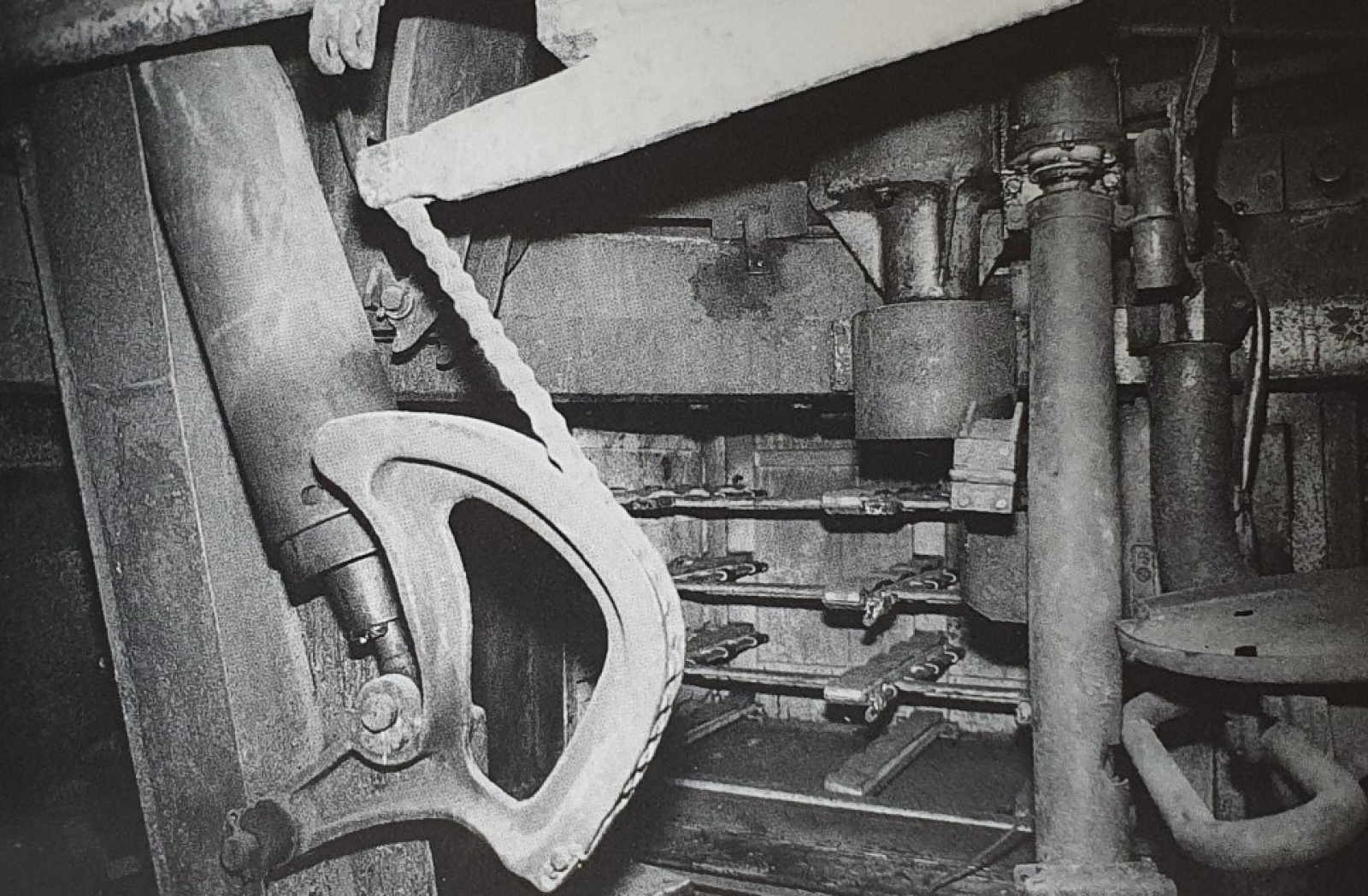

** 아래 사진을 보면, 티거 I 중기형 이후의 차체 내부 모습입니다. 88mm 포의 카운터 밸런스가 포탑 뒤쪽에 있는 것이 특징 중 하나죠. 사진 뒤쪽에 보이는 88mm 수납랙이 바로 문제의 수납랙입니다. 역시 지지대 간격이 좁은쪽이 전방에 있습니다. 그러면 포탄의 탄두가 전방에 위치하겠죠.

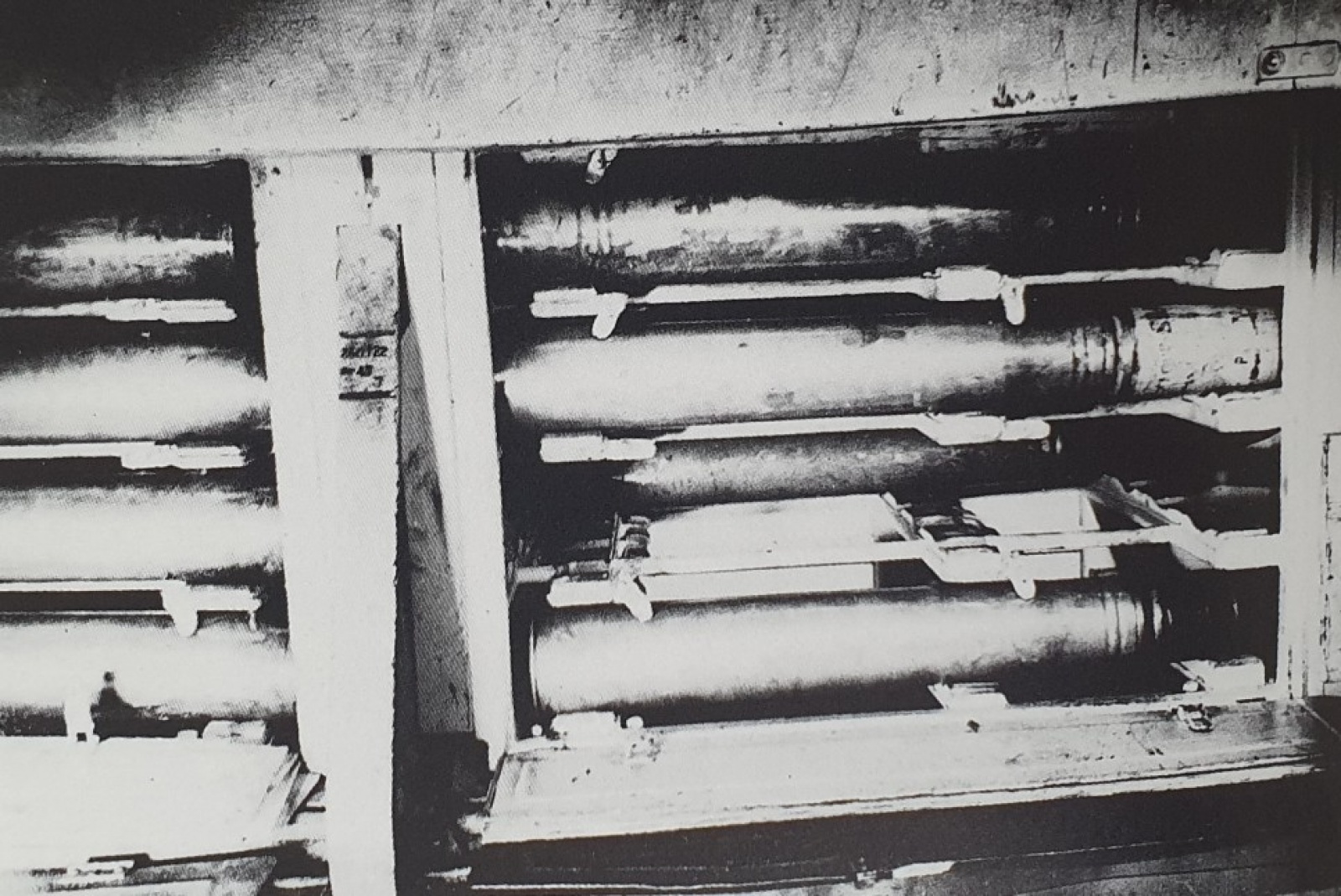

** 아래의 사진은 차체 오른쪽 스폰슨에 위치한 16발 수납용 수납랙 2조입니다. 오른쪽 후방의 수납랙만 탄두가 뒤쪽에 위치합니다.

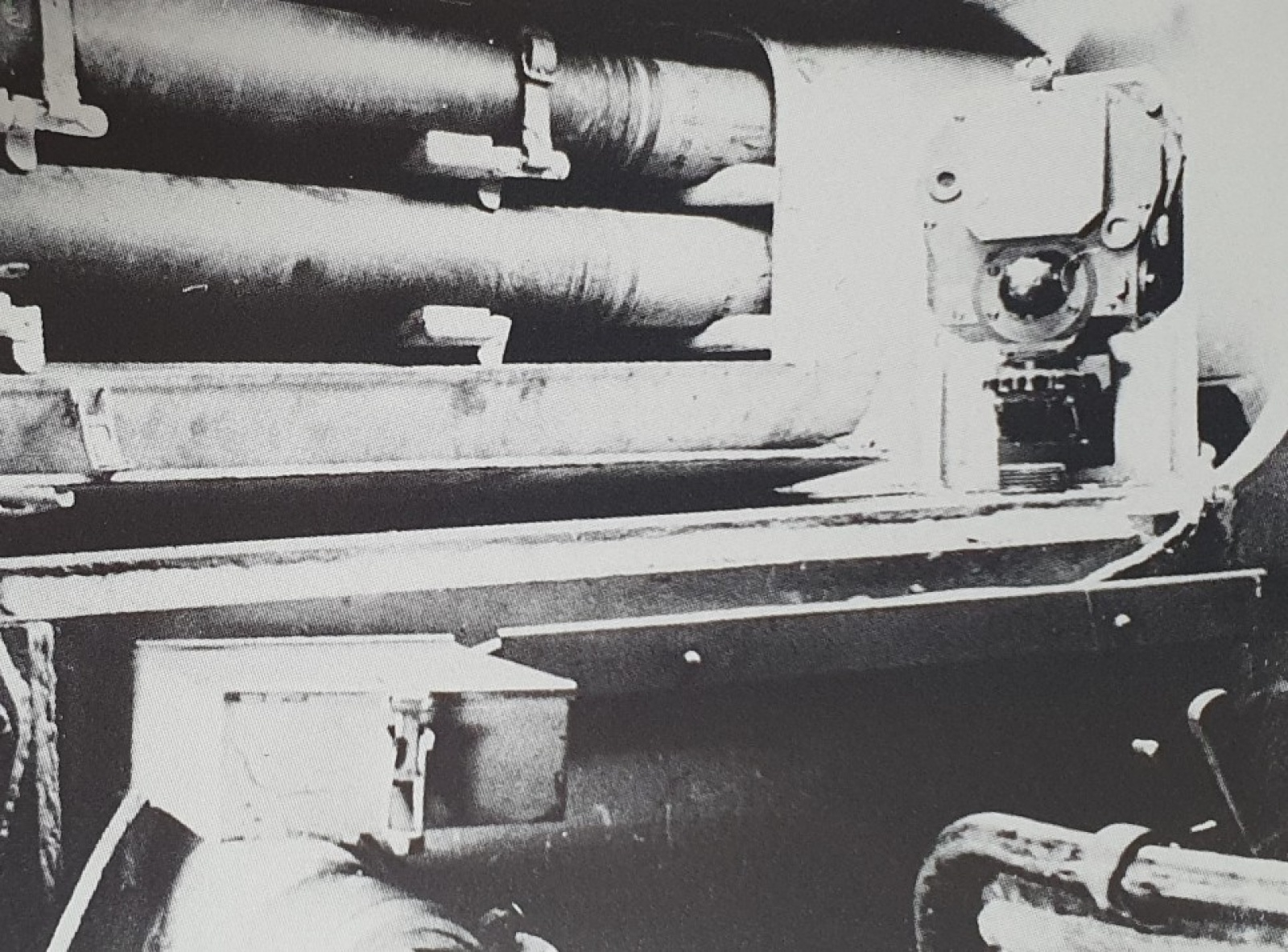

** 아래 사진은 운전병 좌석 옆의 수납랙 모습인데요, 역시 탄두는 전방에 위치합니다.
