이런 모형은 캐릭터로 가는게 맞는지 AFV인지 항상 고민입니다...
4. 포탑 수정

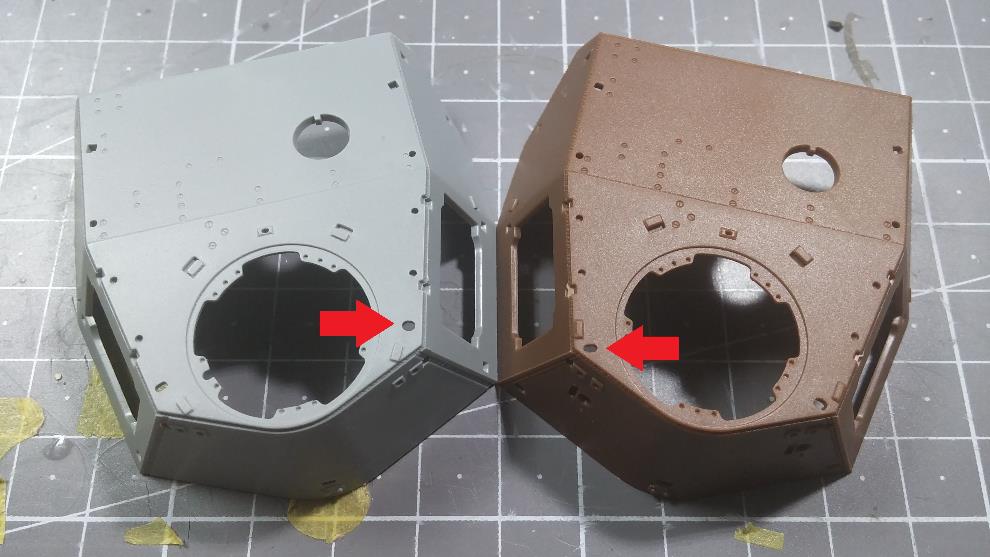

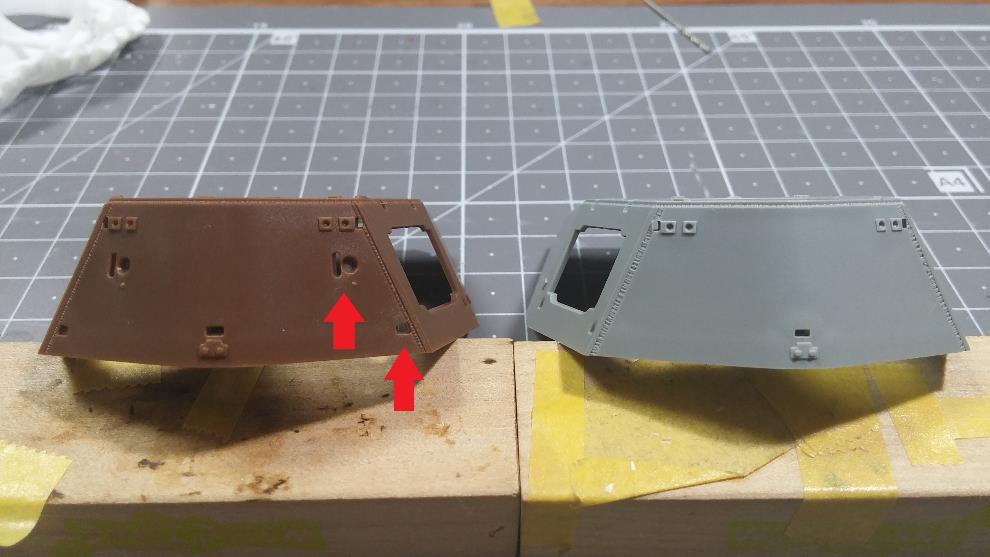

갈색은 Platz 공식 킷, 회색은 드래곤 6560의 포탑입니다.
피스톨 포트 유무 및 쉬르첸 지지대 위치가 서로 다른데 6560을 쓰는게 보다
설정에 가깝습니다.
상판의 단차와 몰드를 없애야 합니다.
볼트 몰드에 플라스틱 스트립을 접착해서 건조 후 평평하게 갈아냅니다.
큐폴라 가드링 접착 구멍도 메꿉니다.

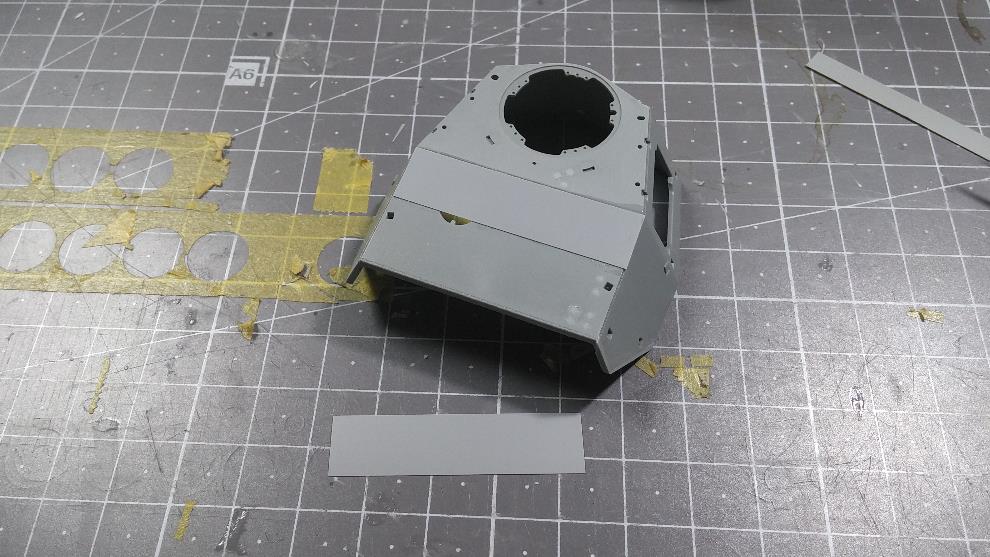

단차를 없애기 위해 넓은 폭의 스트립을 접착하고 포탑 용접선에도 붙혀줍니다.

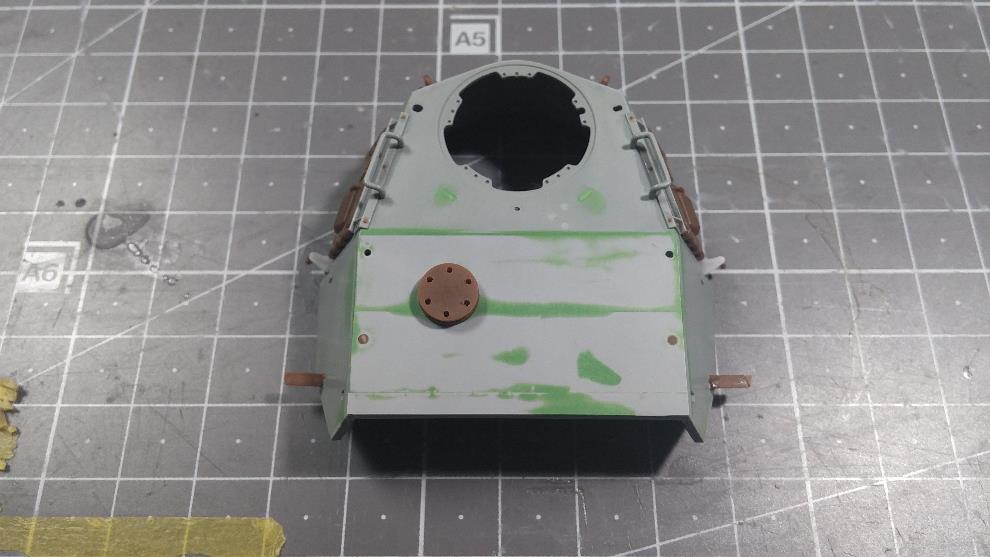

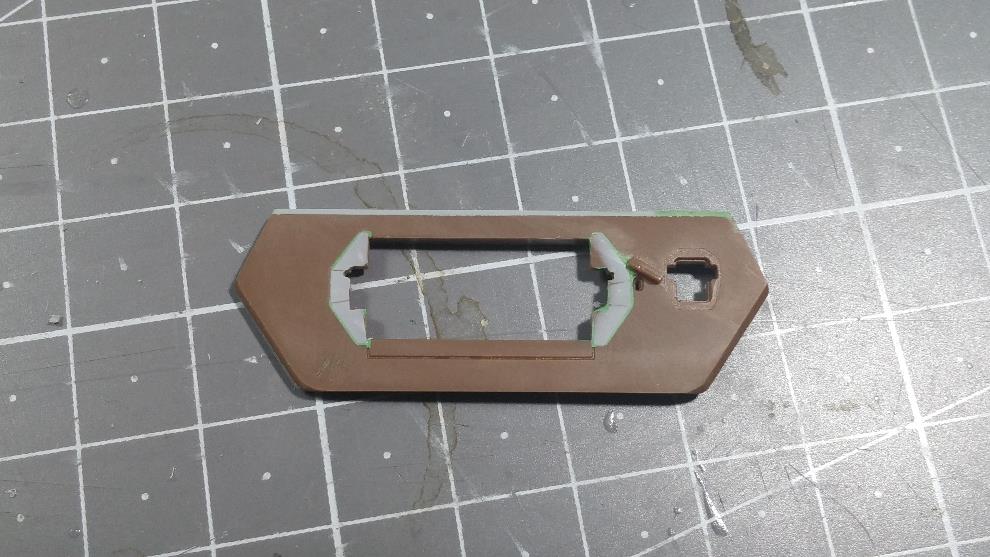

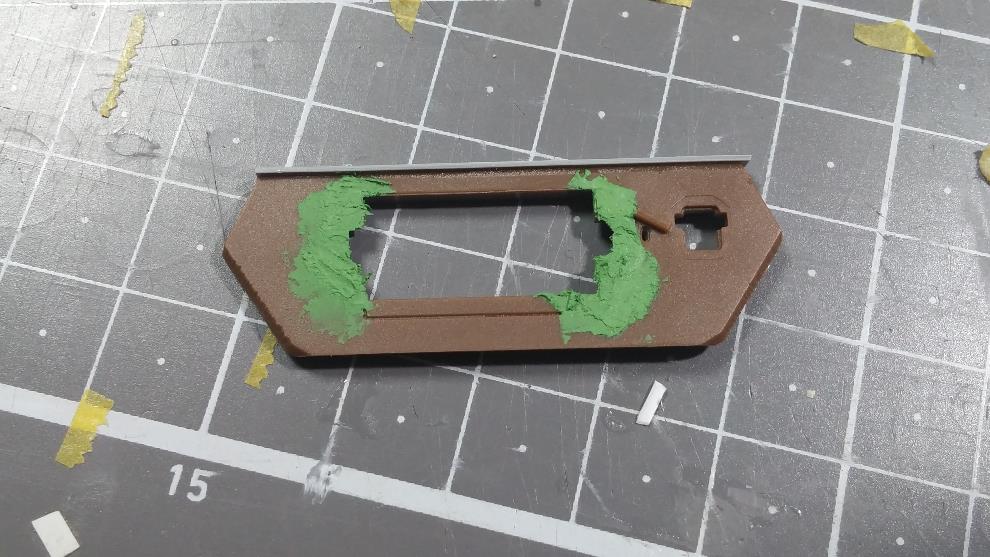

포탑 전면부도 윗부분 높이를 연장하고 CG대로 앞부분의 몰드 제거를 위해 스트립 & 퍼티를 발라줌

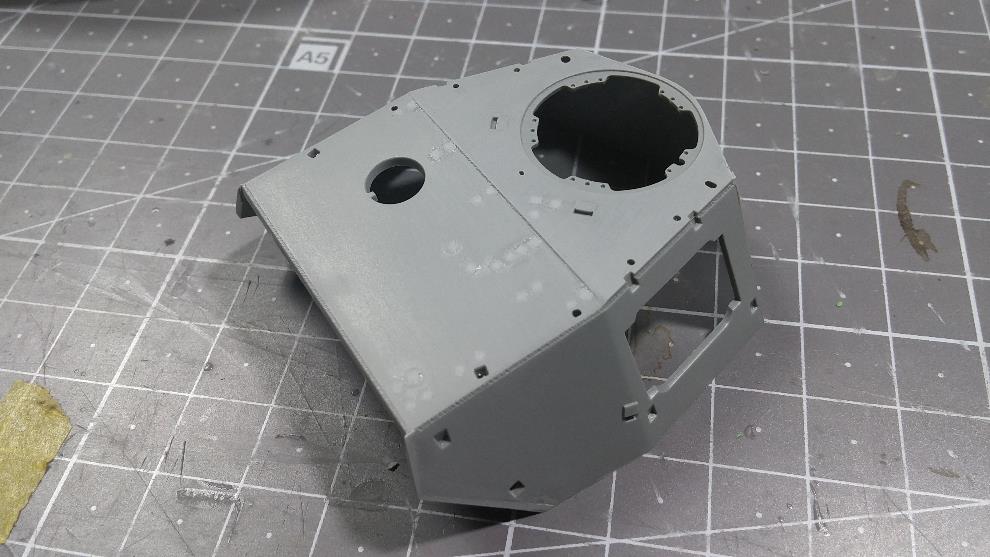

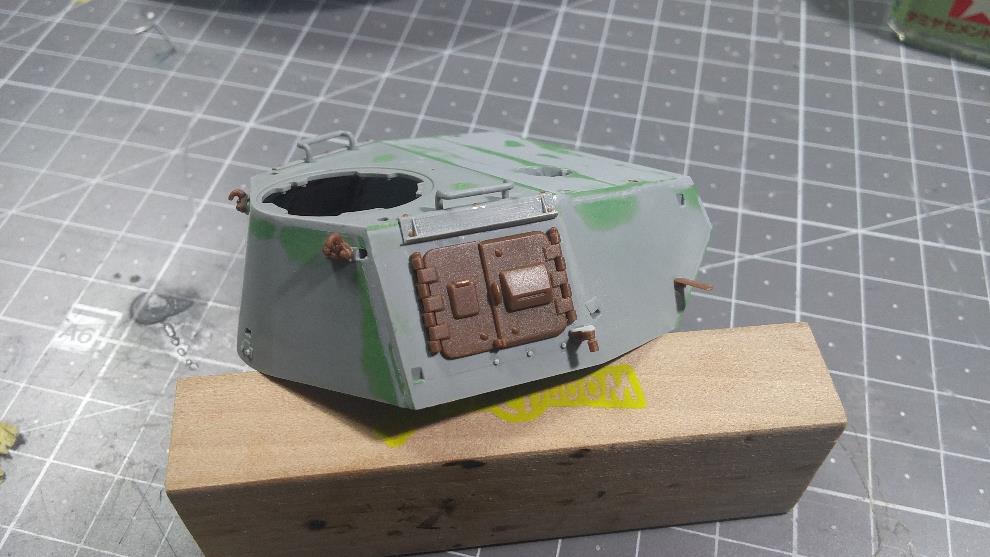

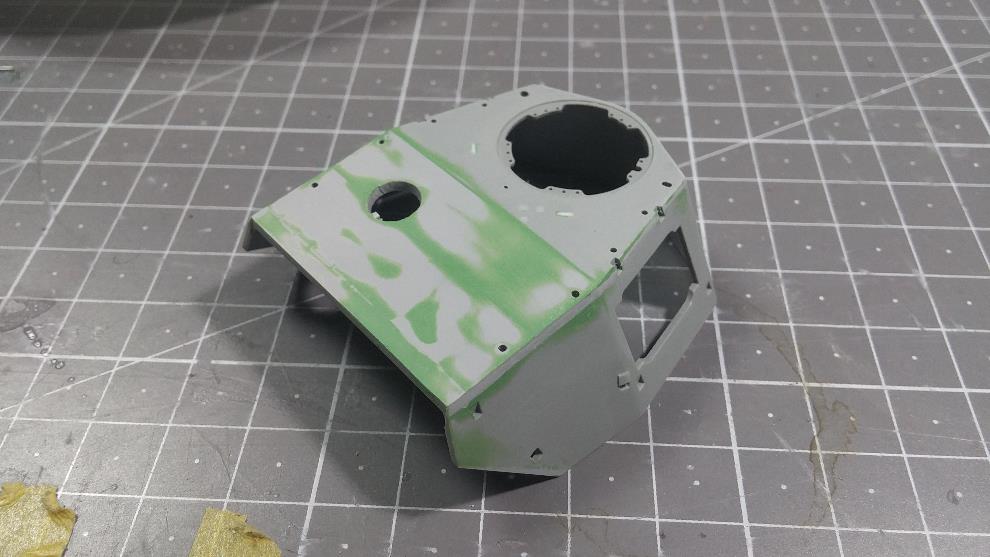

설정대로 모든 용접선이나 단차를 없앤 포탑입니다.
여기서 끝이 아니고 군데군데 2~3번 정도 추가 퍼티 & 사포
작업을 해서 흠집을 완전히 제거하고 각을 살려줍니다.

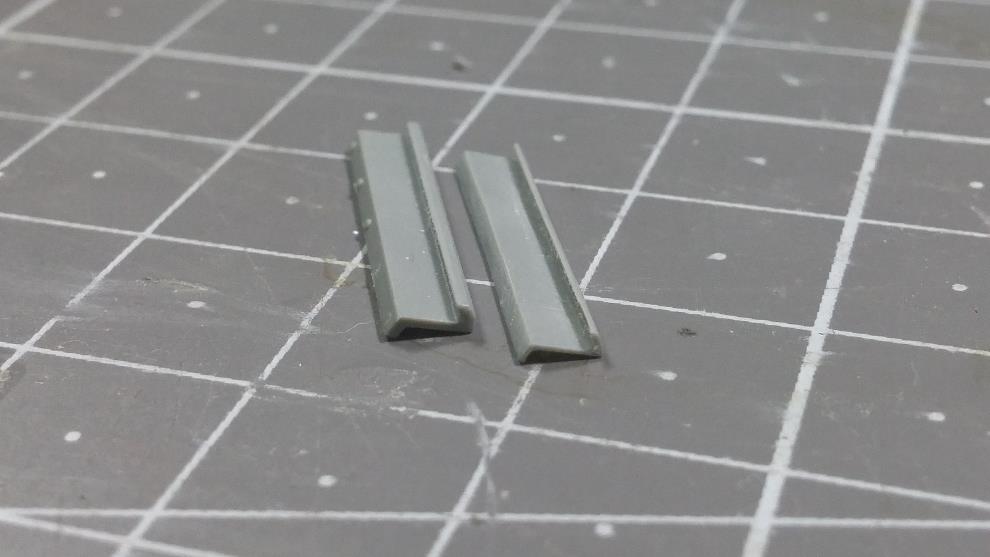

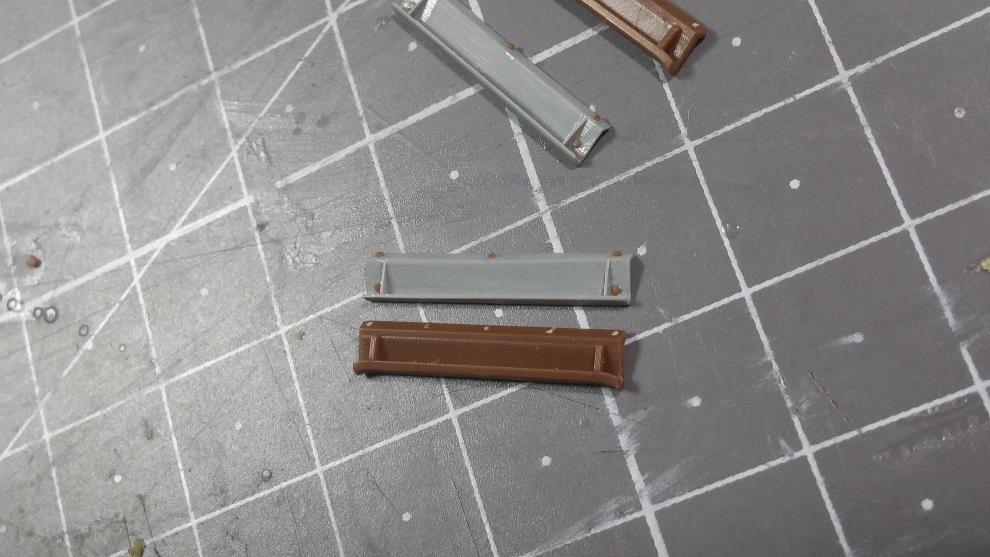

빗물받이는 원래 부품이 너무 두꺼우므로 최대한 얇게 갈아내고 디테일을 만들어줍니다.

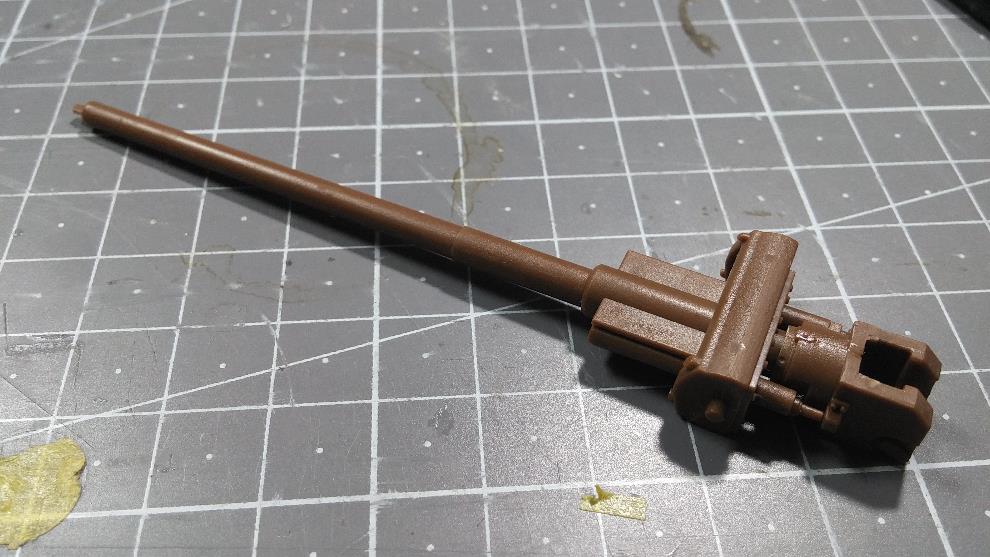

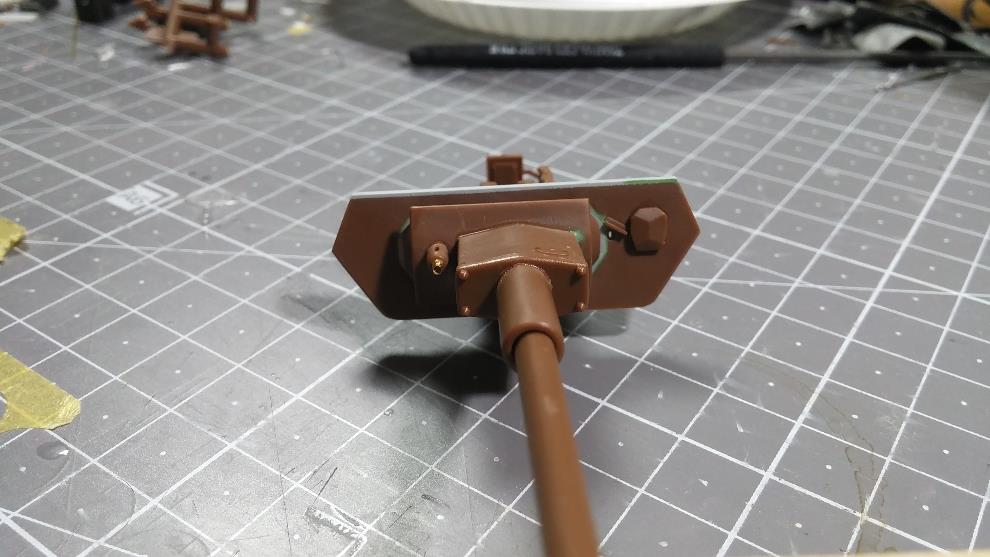

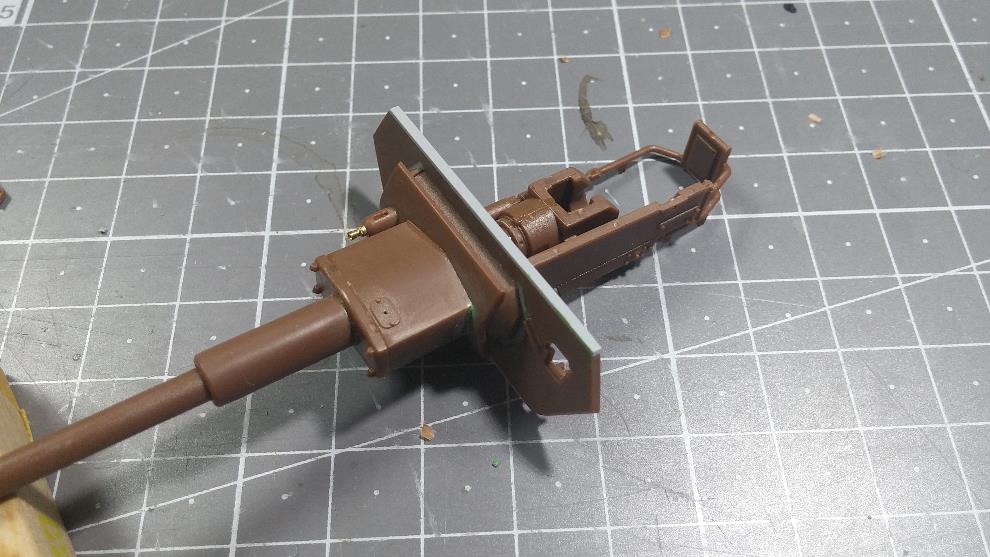

48구경장 75mm 주포는 킷의 부품을 그대로 사용.

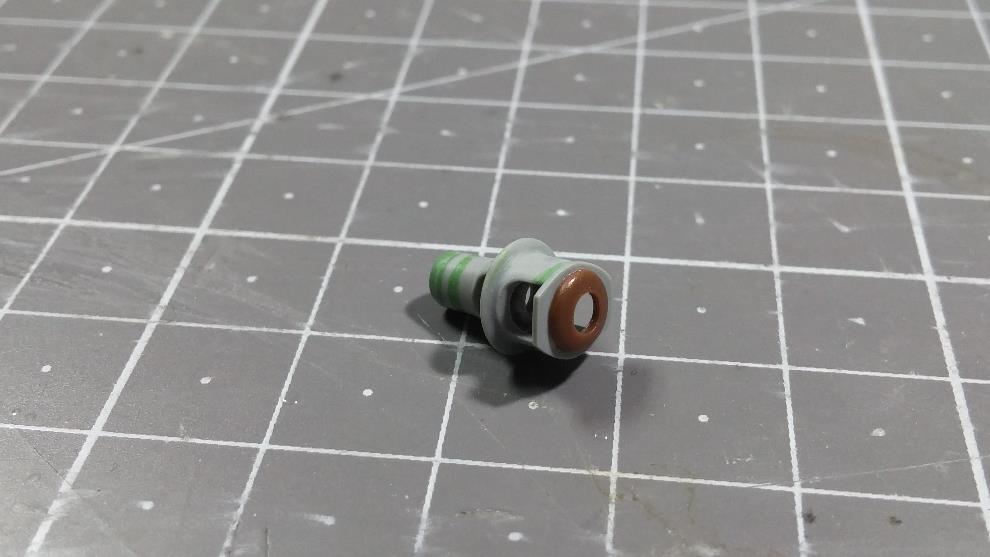

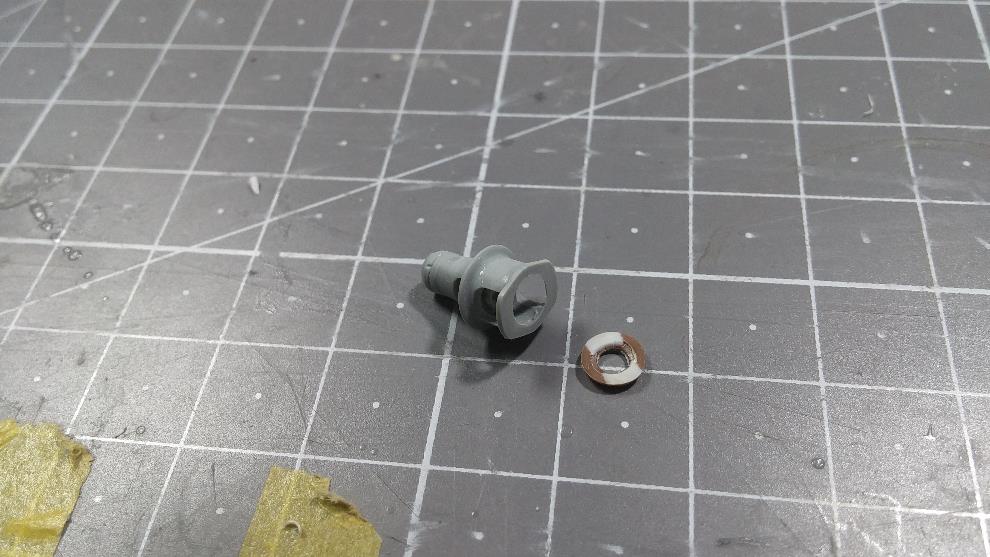

머즐 브레이크 수정입니다.
모양을 추측건데 F2형과 H형의 모양을 혼합한 것인 듯 합니다.
6300과 공식킷의 불용부품을 활용해 만들었습니다.

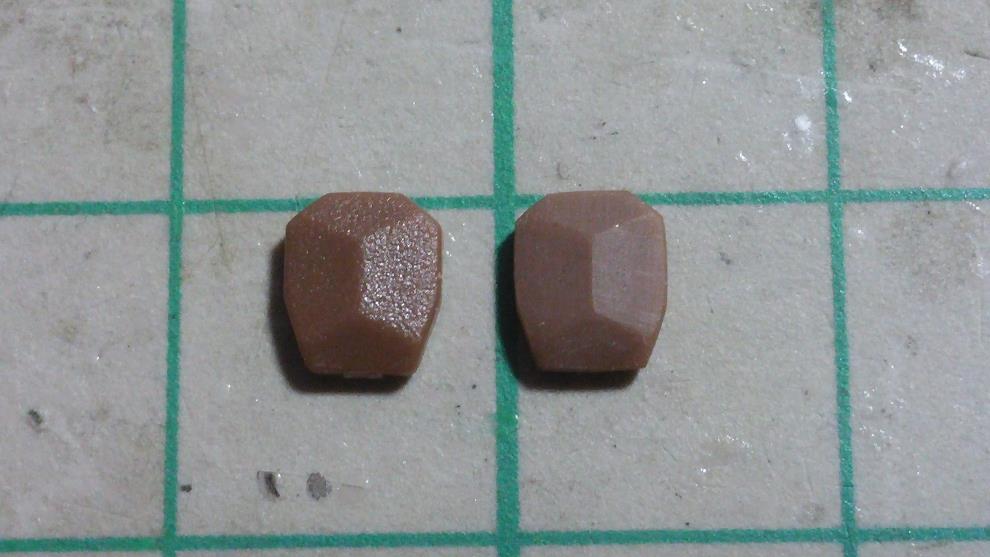

포수 관측구 커버도 깔끔하게 표면 정리.
동축 기관총은 Adlers Nest의 별매품(35013R)입니다.

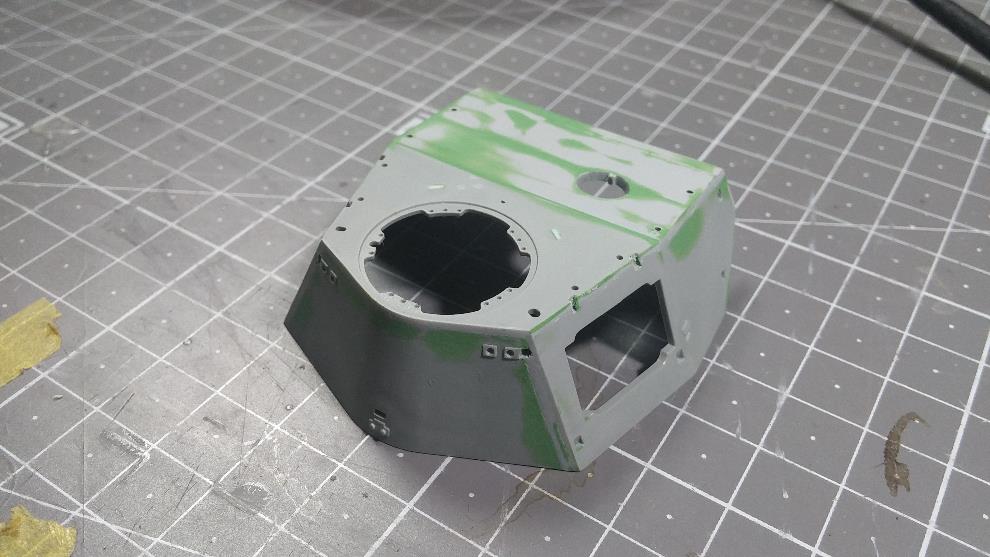

여기저기 있는 용접선을 제거한 모습.
5. 포탑 쉬르첸

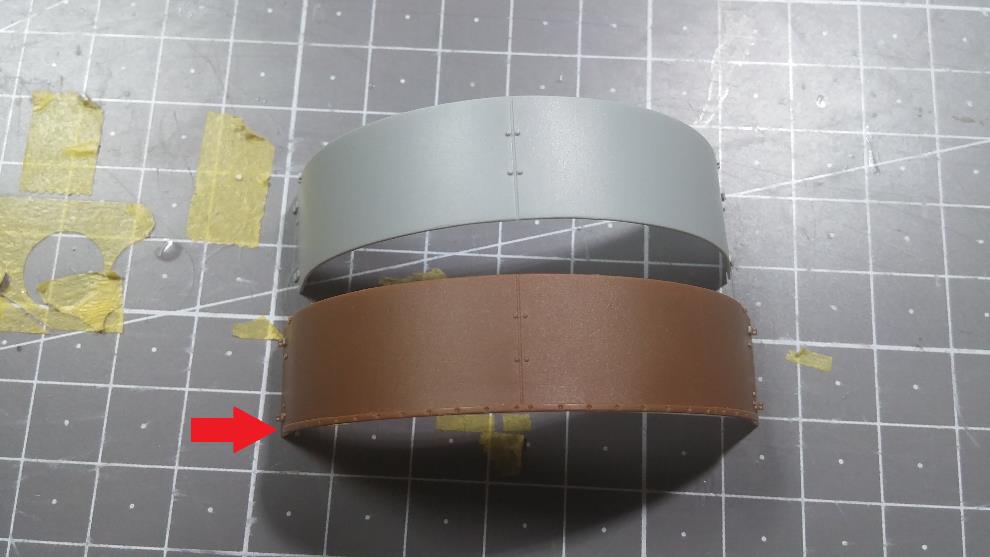

Platz(갈색), 드래곤 6560(회색) 비교.
화살표의 몰드가 없어야 하므로 6560의 쉬르첸을 사용합니다.

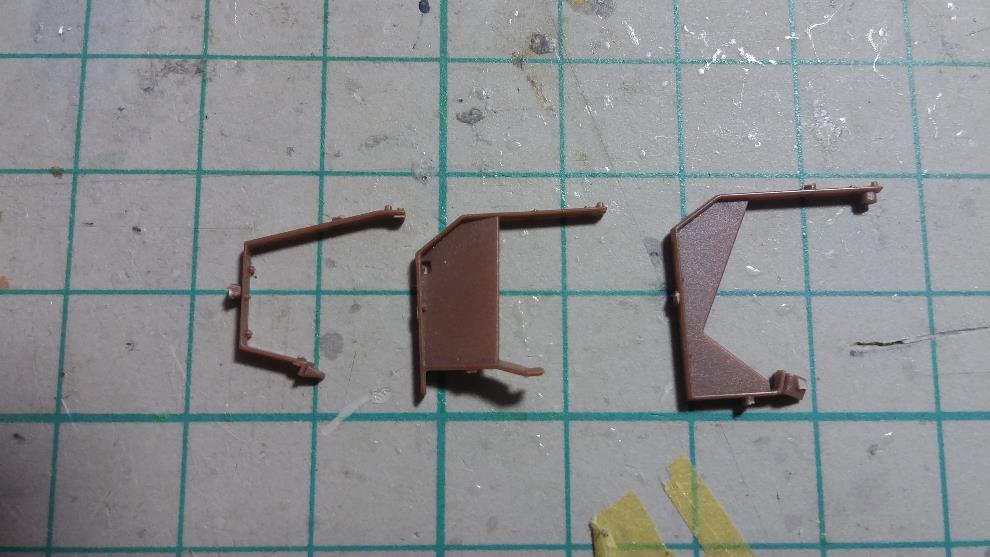

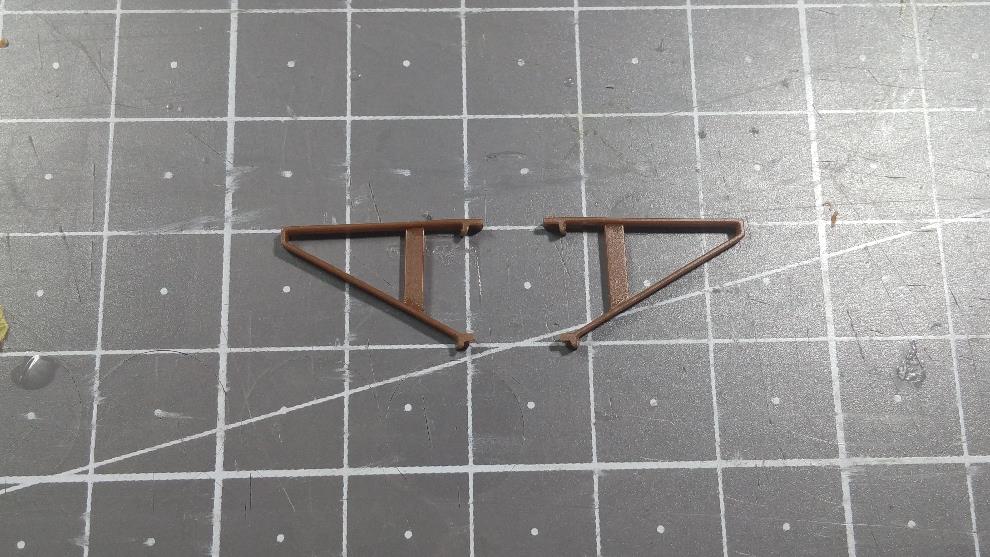

공식킷의 쉬르첸 지지대.
뒷부분, 중간것만 사용합니다.

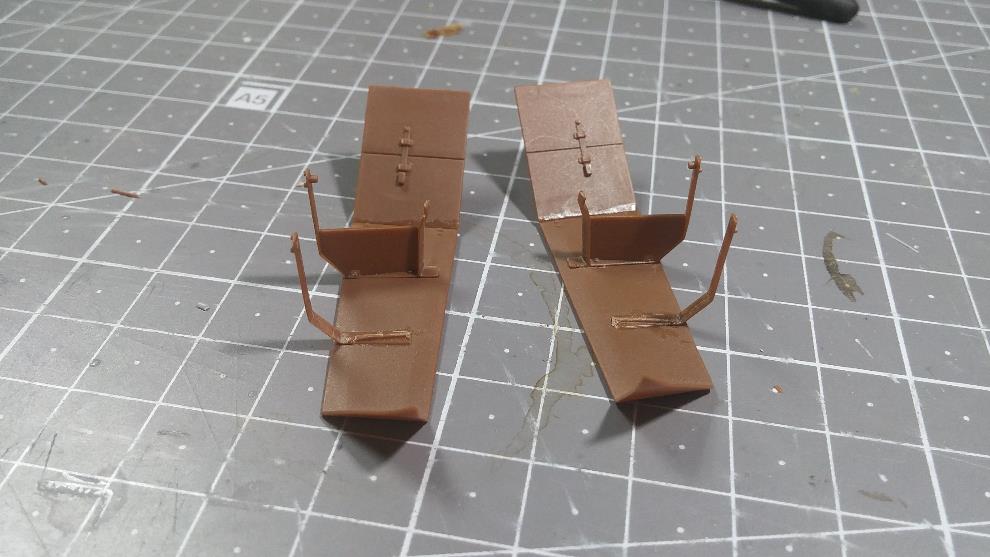

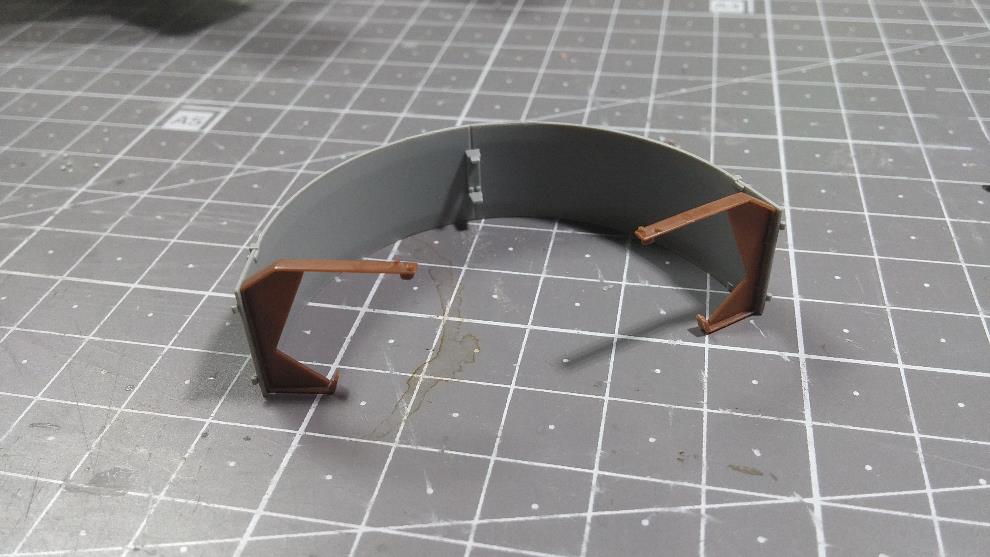

6560의 쉬르첸에 지지대를 접착.
좌우 쉬르첸은 공식킷의 것이 더 얇아서 이걸 사용합니다.
가운데 지지대도 킷의 것을 사용.

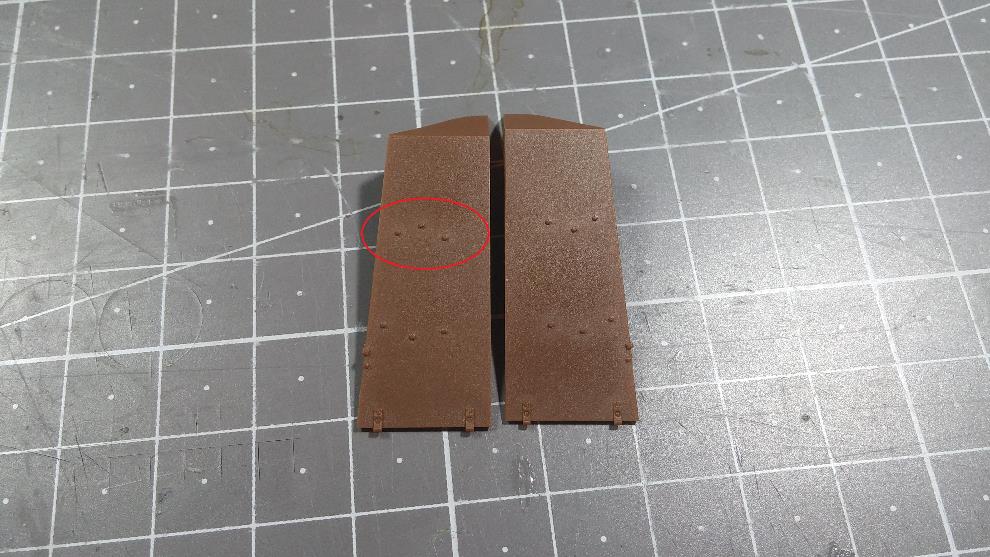

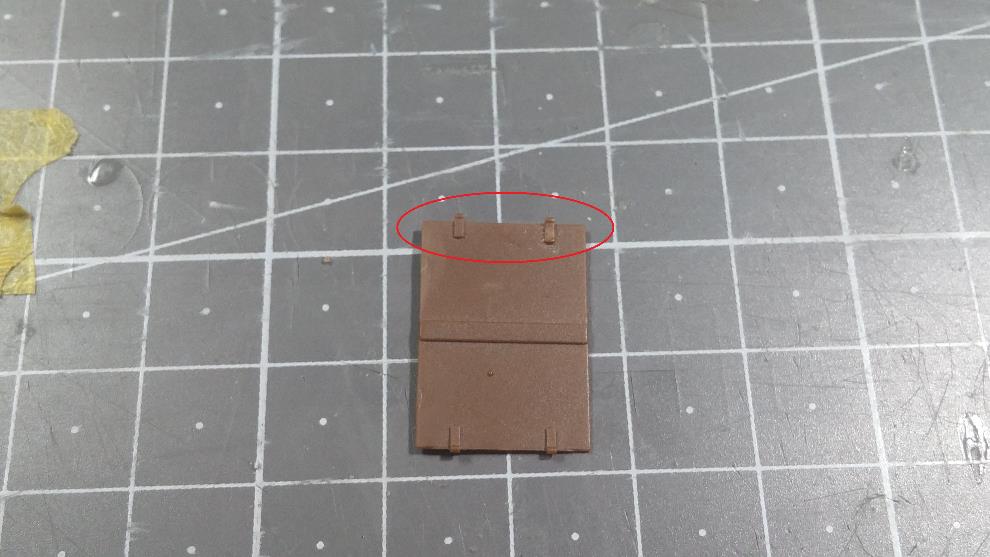

쉬르첸의 볼트 몰드를 보면 좌우가 다른 부분이 있습니다.
왼쪽 쉬르첸은 CG대로 하기위해 원안의 가운데 볼트는 뒤로 잘라 붙혀야 합니다.

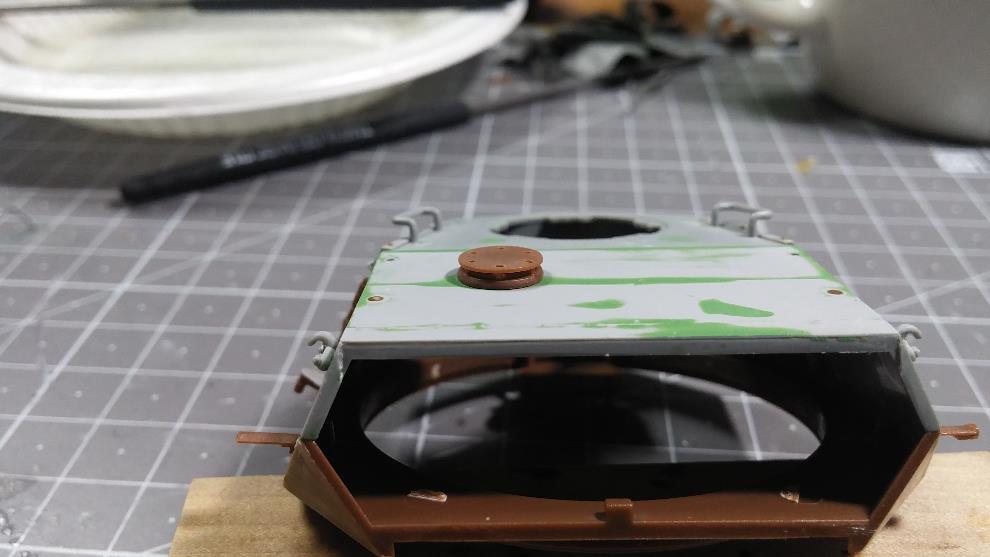

가조립을 해보니 뒷부분이 일직선으로 안 이어지고 살짝 각도가 생깁니다.
H형 포탑에 G형(Platz 공식킷은 4호 G형 재포장) 지지대를 섞어 쓰니 미묘한 차이가 발생한 것 같습니다.

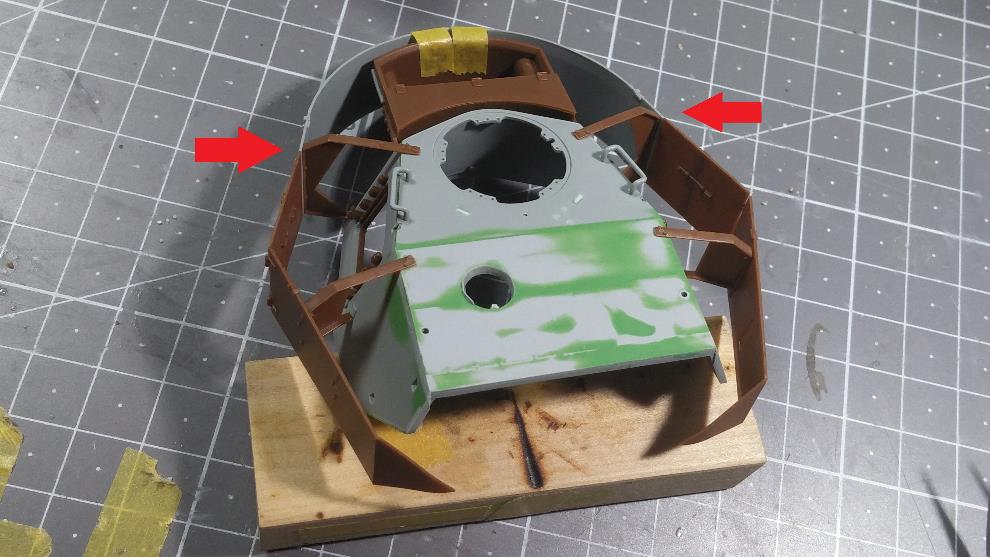

맨 뒤 지지대 안 쪽에 프라판 보강을 통해 앞뒤 쉬르첸이 일직선으로 되게 수정.

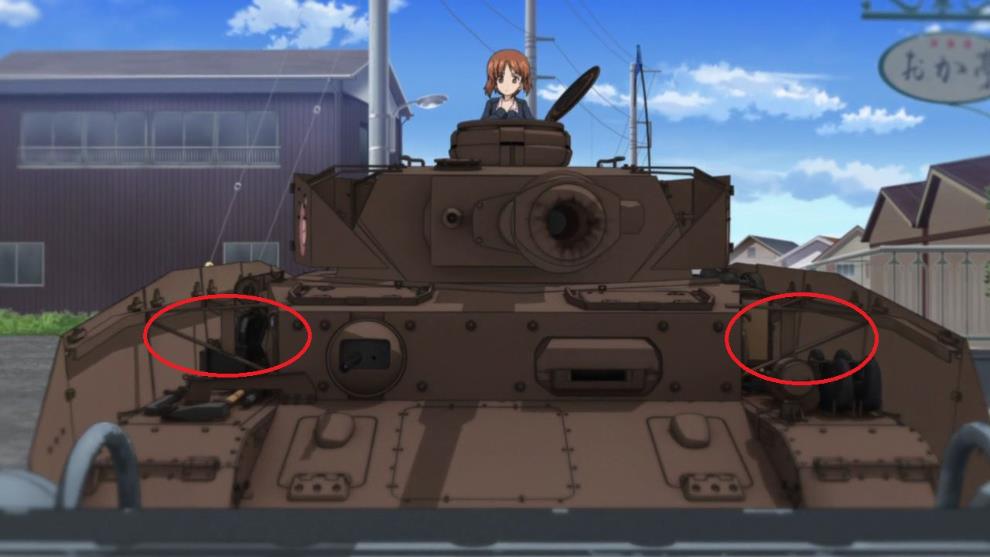

극장판 첫 부분 중 한 컷.
포탑 쉬르첸 맨 앞 지지대가 중간 지지대처럼 한번 꺾인 모습입니다.
애니메이션 고유의 특징 중 하나입니다.
킷의 부품은 반듯한 직선이라 이를 수정합니다.
전작의 4호에는 지지대를 전부 에칭으로 해서 남아있는 가운데 지지대를 활용합니다.

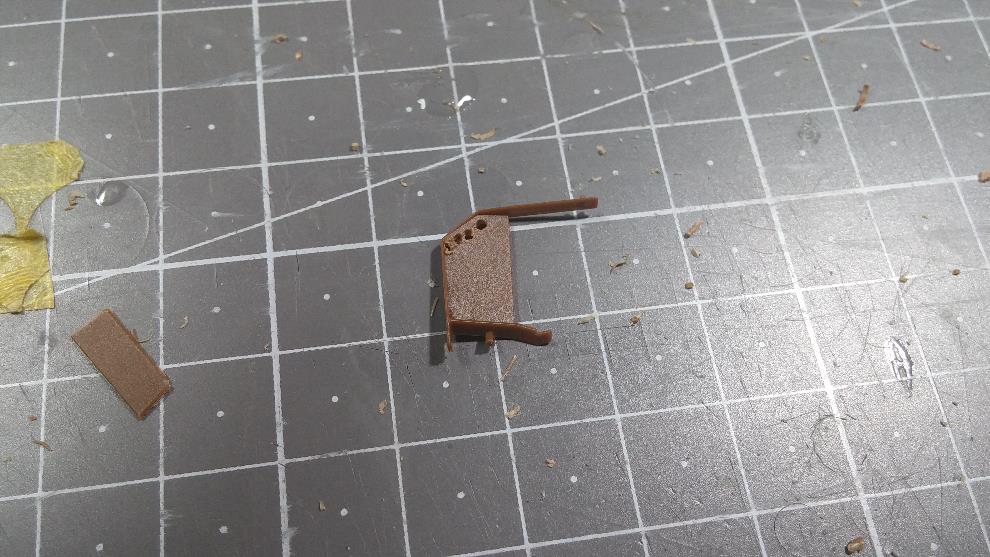

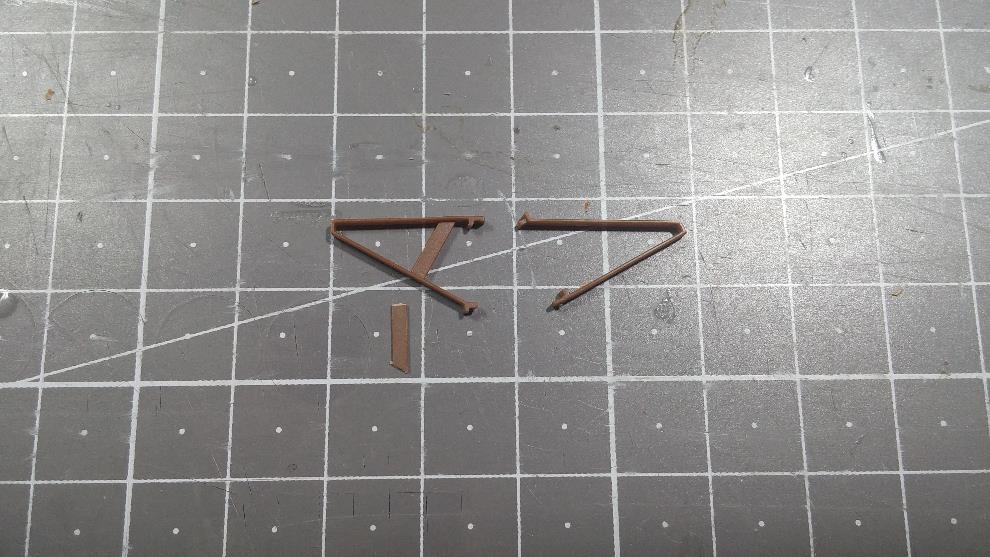

가운데 부분과 아래 부분을 제거. 굉장히 얇은 부품이라 안 부러지게 조심해야 합니다.
사진처럼 접착.
아래 부분은 아예 차체에 접착.
쉬르첸 힌지 위치는 좀 더 아래로 수정.

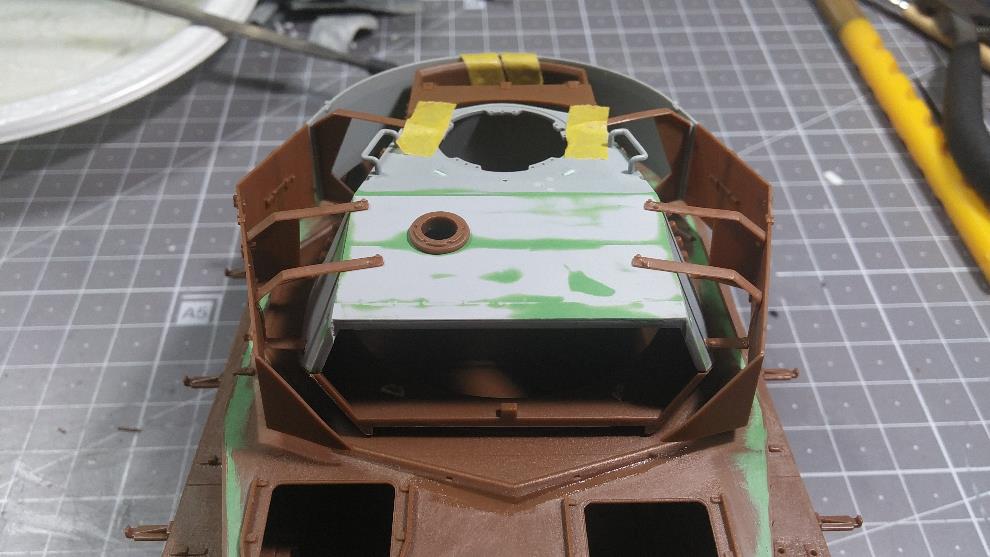

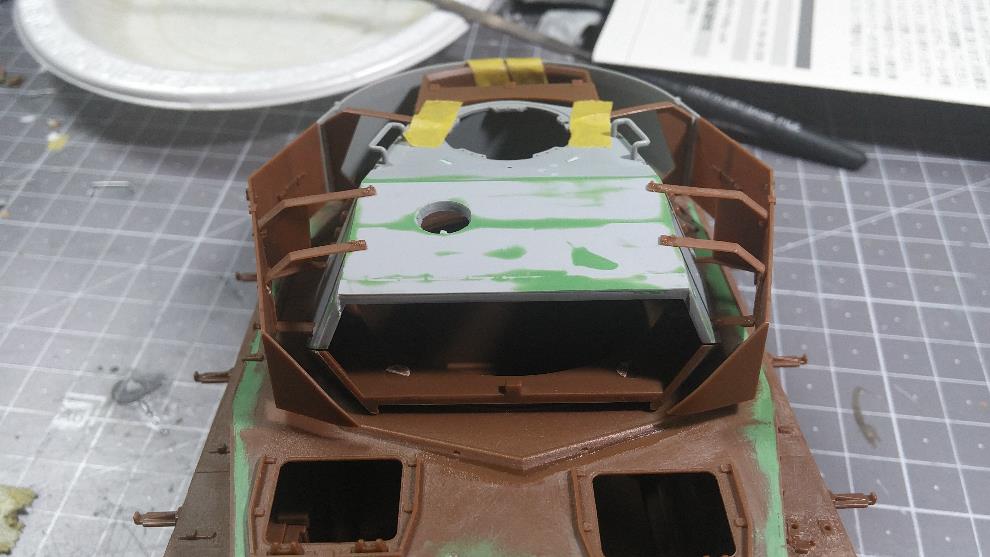

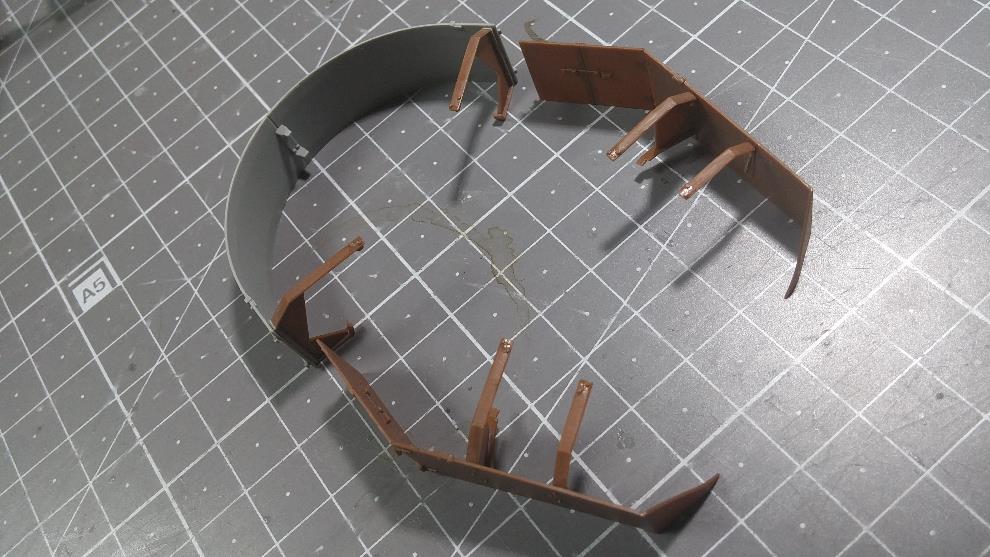

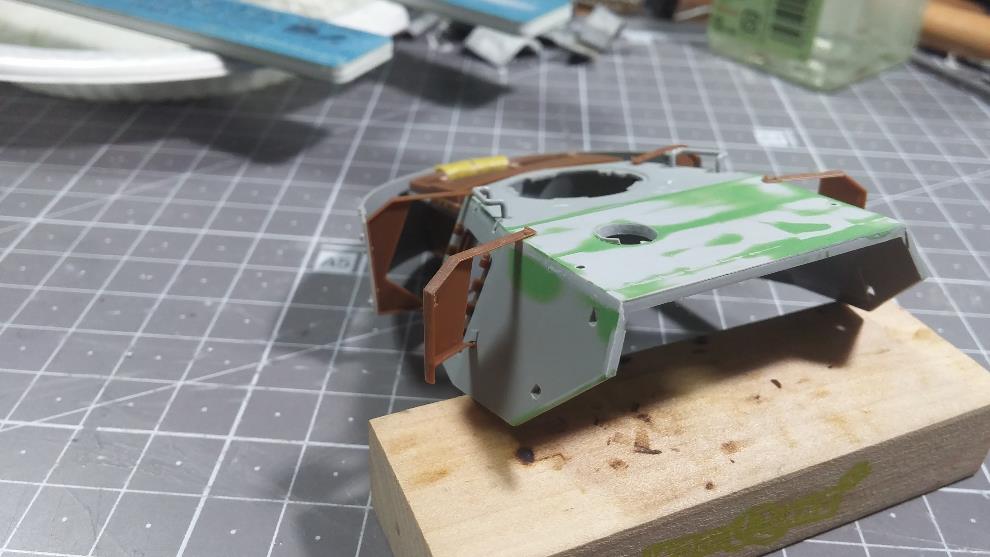

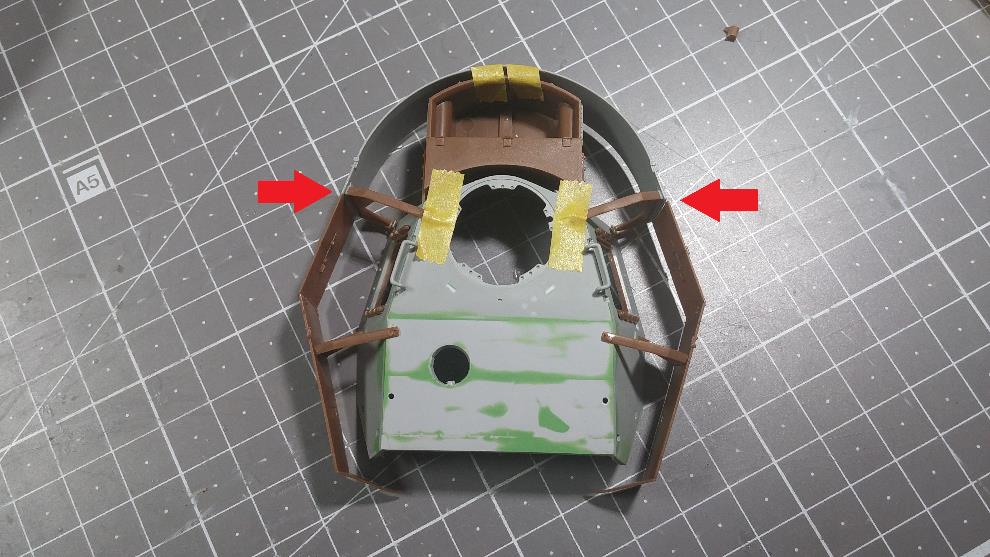

포탑에 결합한 모습.
맨 앞 지지대 길이를 줄이고 볼트 몰드도 옮겨 줍니다.

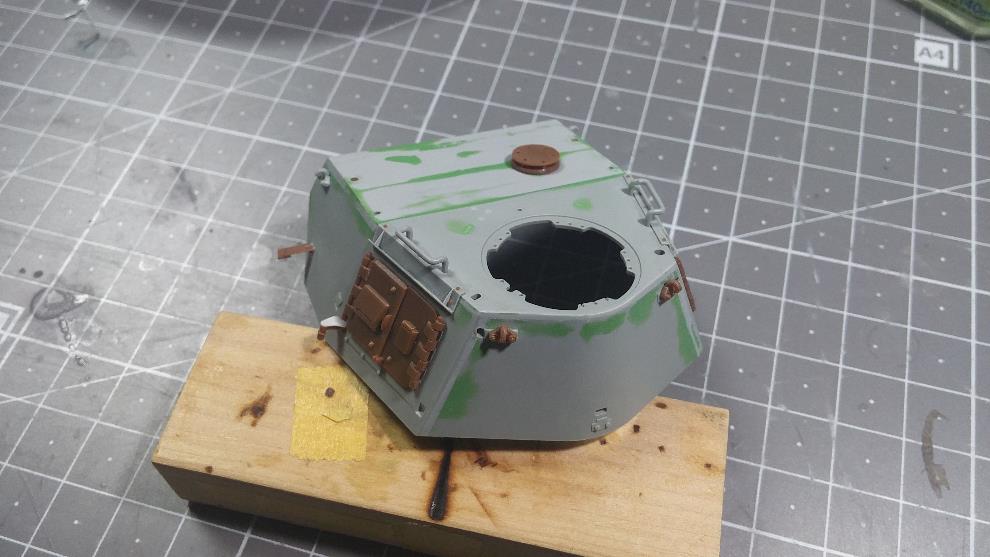

다른 작업과 도색 편의를 위해 이렇게 분리 가능합니다.
CG속의 볼트 몰드와 해치 스톱퍼를 재현합니다.
모두 D형에서부터 이어져(?)온 특징인데 D,F,H의 혼합형 포탑이라고 보시면 됩니다.

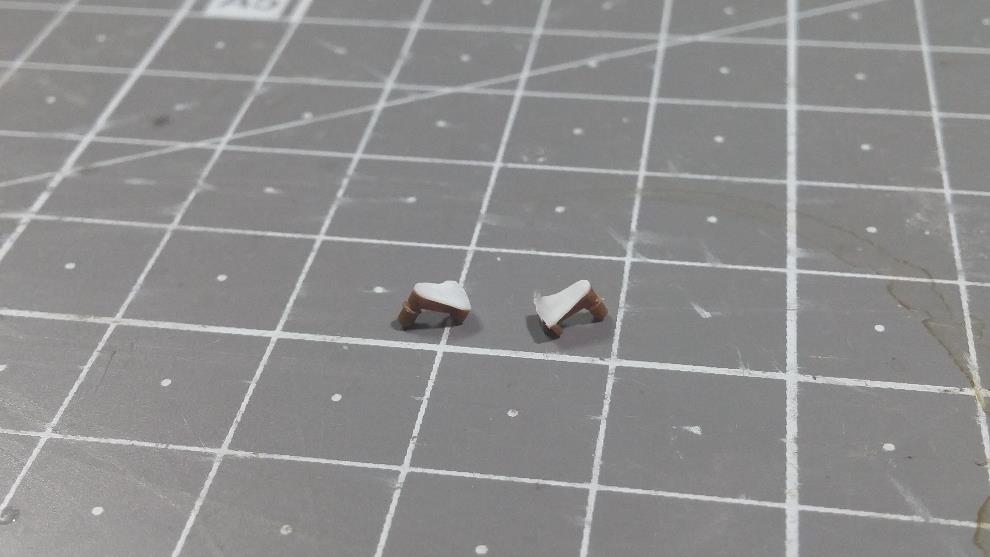

킷의 B19,20 부품의 모양 수정
드래곤 6764의 휠에서 따온 볼트 몰드와 같이 접착.
벤틸레이터는 지름도 줄이고 위에 구멍도 뚫음.
6. 차체 쉬르첸 지지대

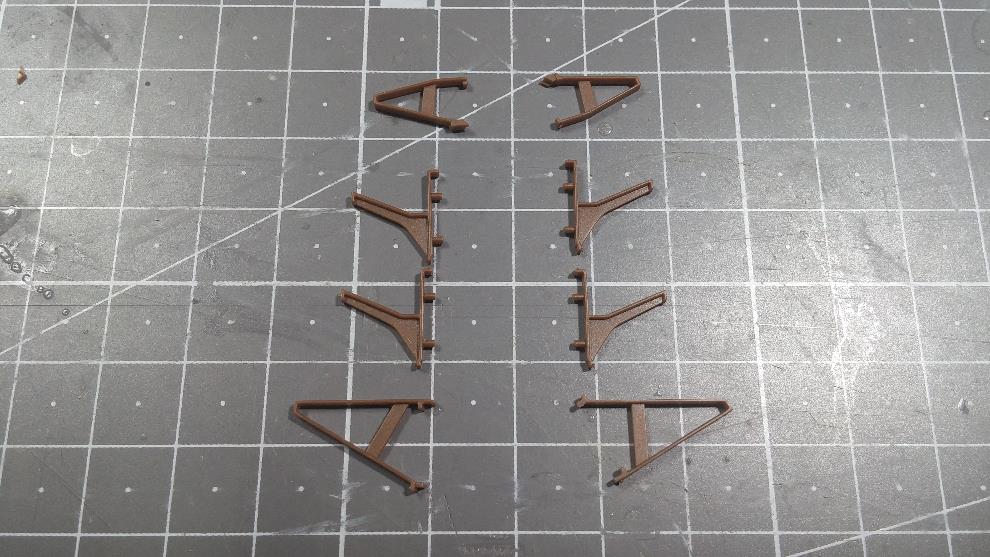

킷 부품입니다.
중간 지지대는 전부 사진처럼 같은 것을 써야 합니다(설명서의 S5부품 미사용)
맨 앞 쉬르첸 걸이의 가운데 지지대는 수직 방향이네요.
수정 방법은 간단합니다.
지지대를 잘 자른 후 뒤집어서 잘 붙히면 끝.
맨 뒤도 동일한 방법으로 수정.

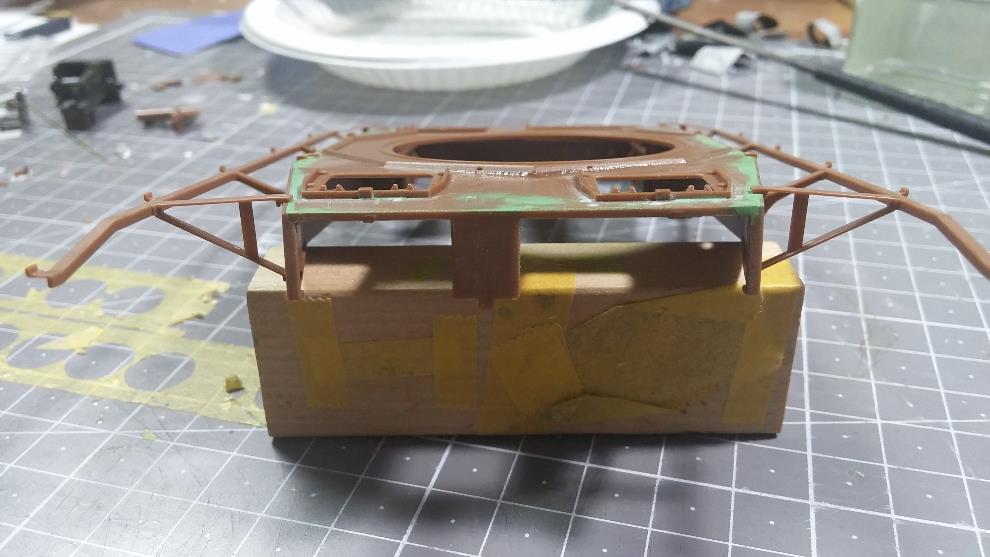

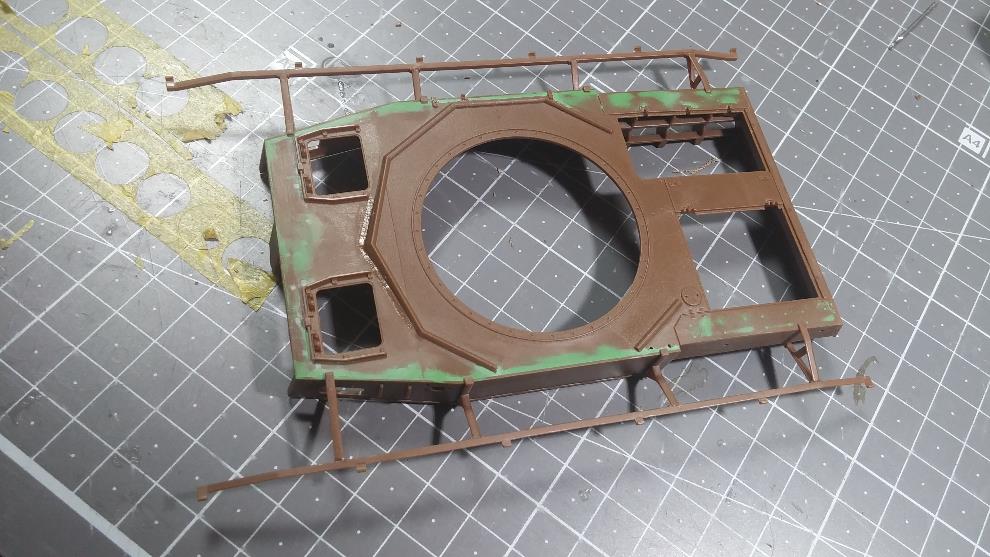

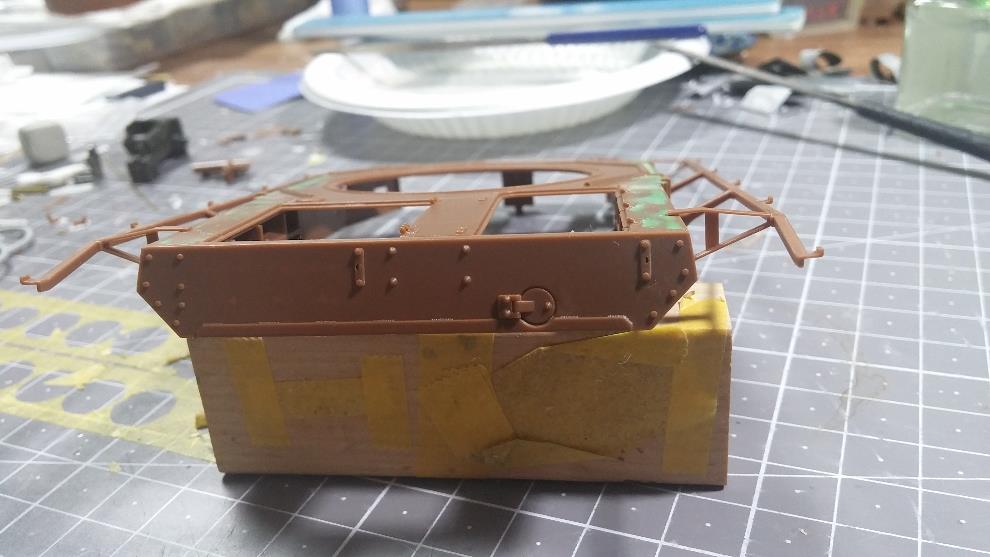

차체에 결합해 봅니다.
위에서 본 모습.

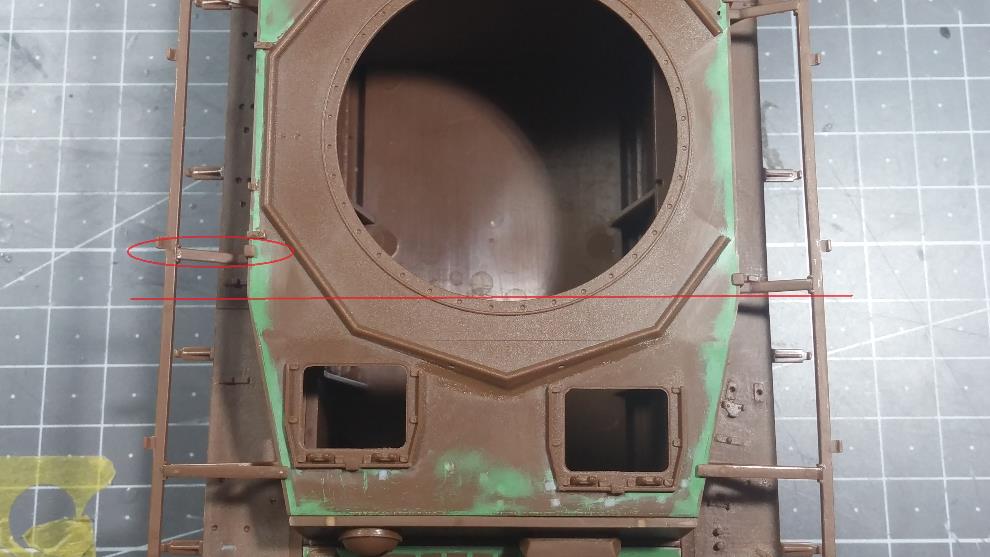

원래 왼쪽의 지지대가 더 아래로 내려와 오른쪽 걸이와 일직선이 되어야 하지만 패스합니다.
이번 제작은 에칭도, 대공사도 피하는 거라...
봐주셔서 감사합니다.
