포탑 구조물 작업 두 번 째입니다. 오밀조밀한 부품들이 많아서 부품을 손질하는 시간이 많이 요구됩니다.

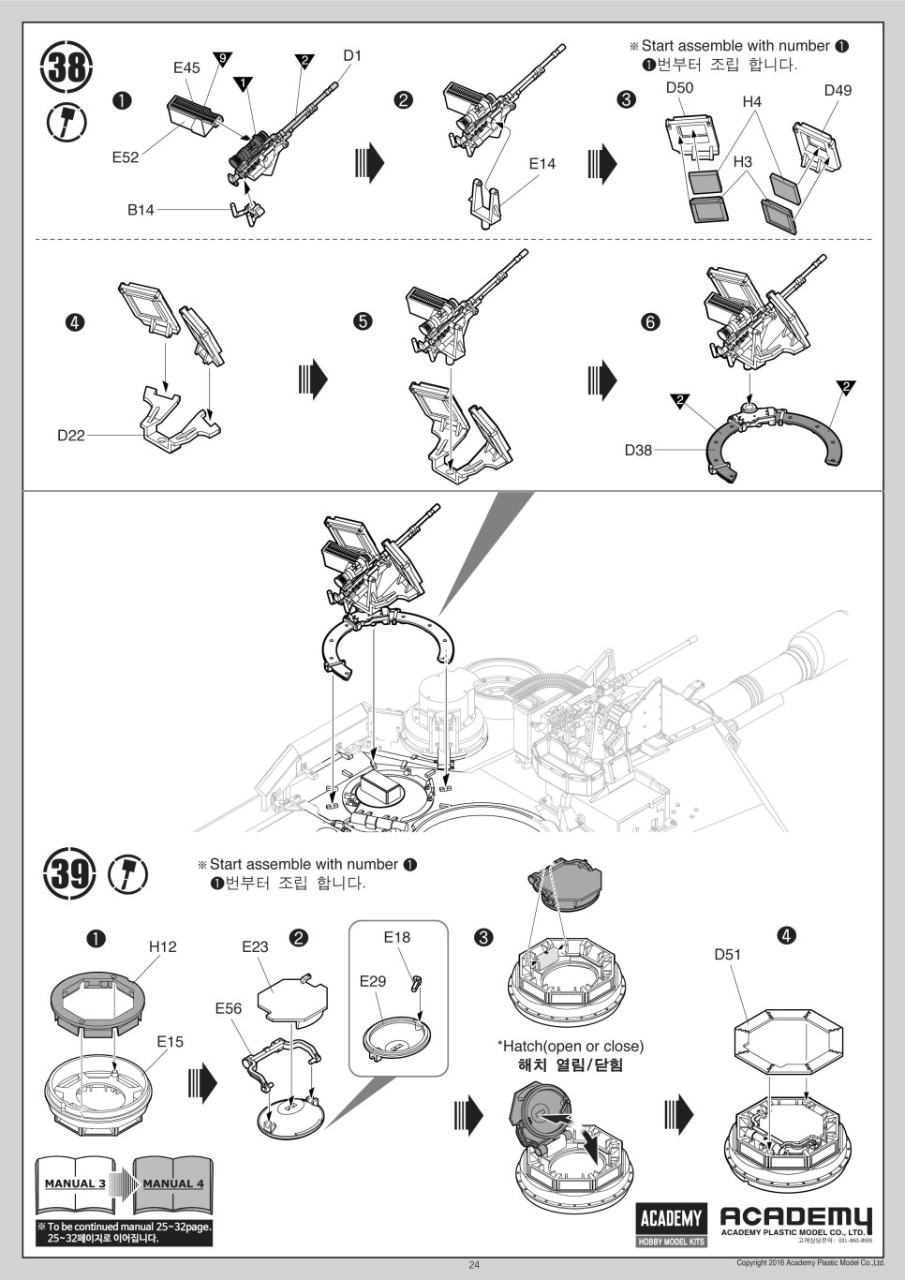

38~39 단계. 장전수 GPK, 전차장 큐폴라 조립

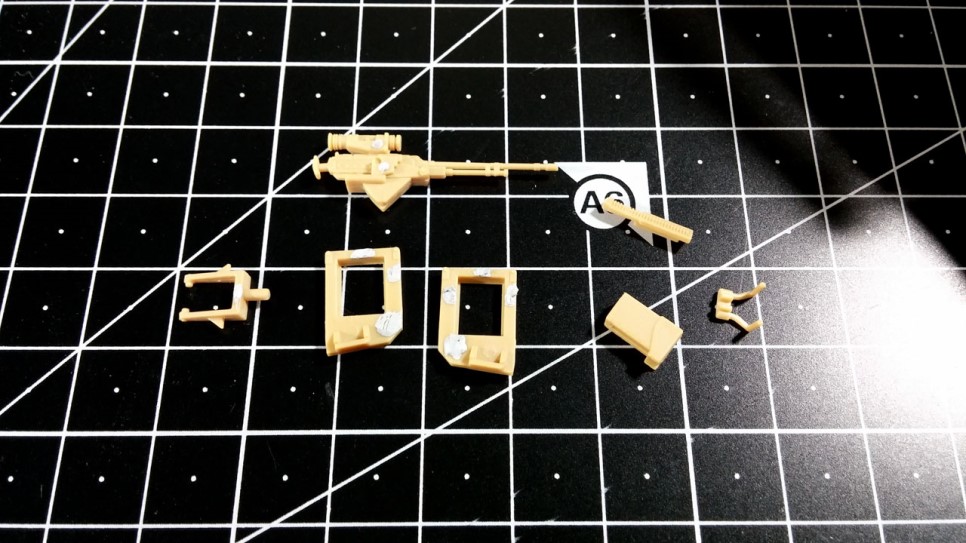

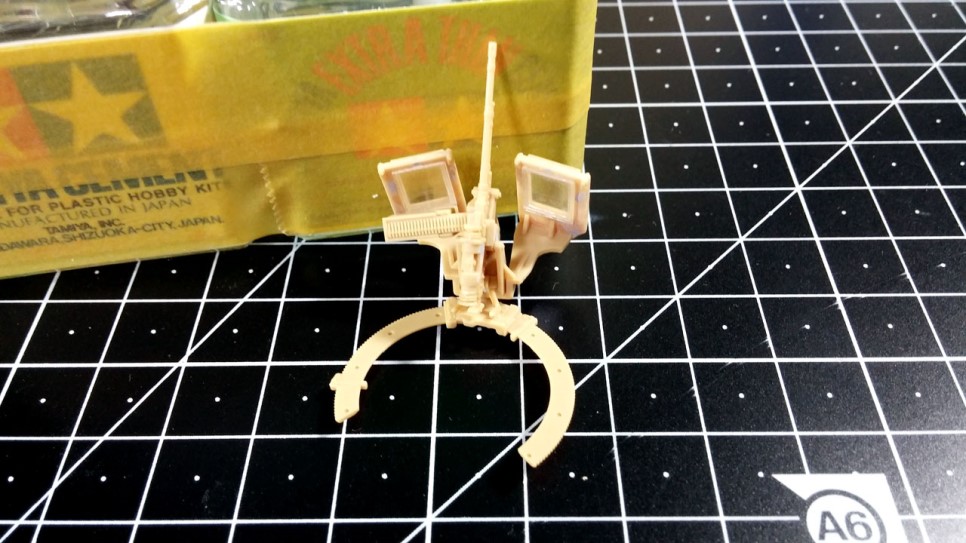

장전수 쪽 GPK 관련 부품들입니다. 밀핀 흔적을 지우기 위한 퍼티 작업이 필요합니다. 조립은 깔끔하게 잘 되며 각 부품들의 디테일들 또한 잘 살아 있습니다. ^^

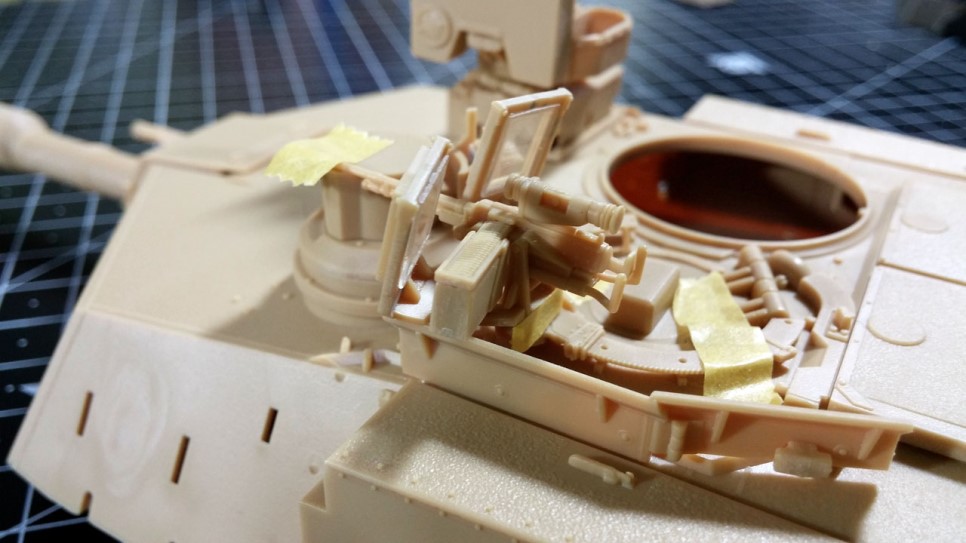

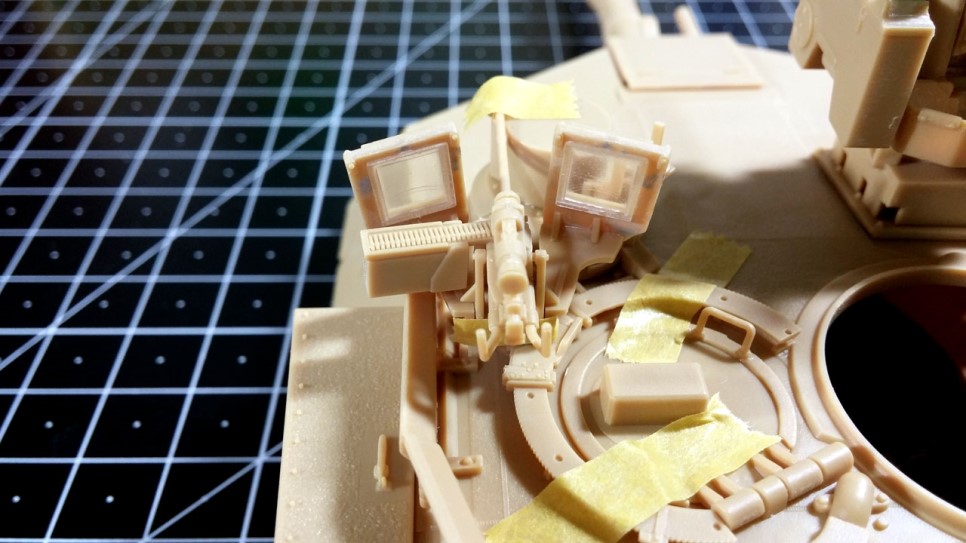

임시로 포탑에 올려 봤습니다. 차후 도색을 위해 완전히 접착하지 않았으며 마스킹 테이프로 고정시켜놨습니다. 정식 출시 전의 사출이라서 그런지 방탄유리의 투명도가 조금 떨어지는 편입니다.

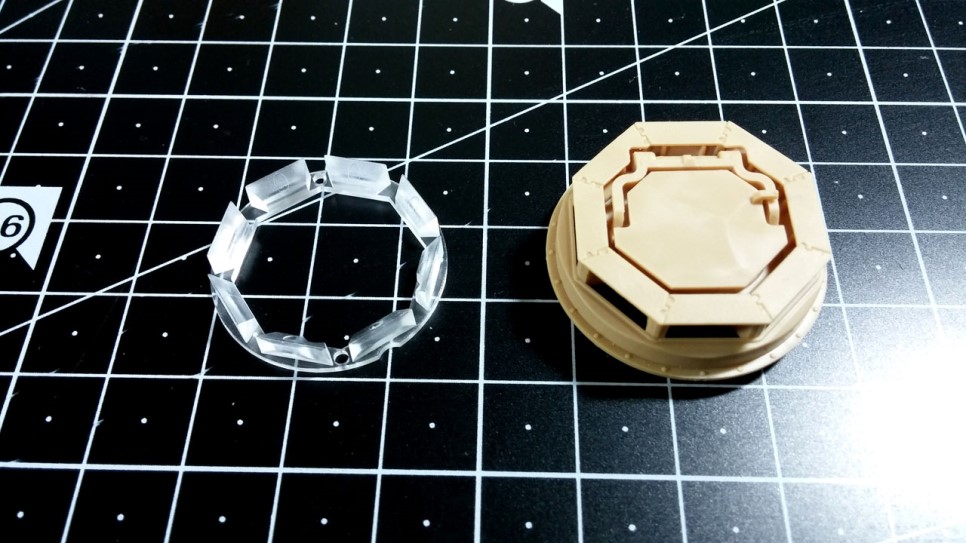

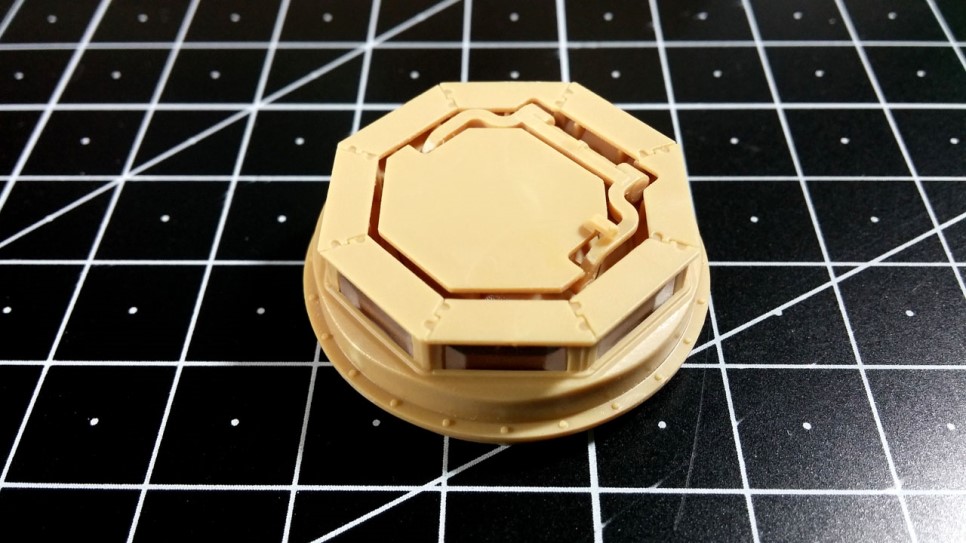

전차장쪽 큐폴라의 투명 부품은 이렇게 하나로 되어 있습니다. 이 부분도 역시 설계가 돋보이는 부분으로, 기존 타사 제품들은 8개의 투명 부품을 일일이 붙여야 했었는데, 아카데미는 이렇게 단순화시켰습니다. 센스 만점입니다!

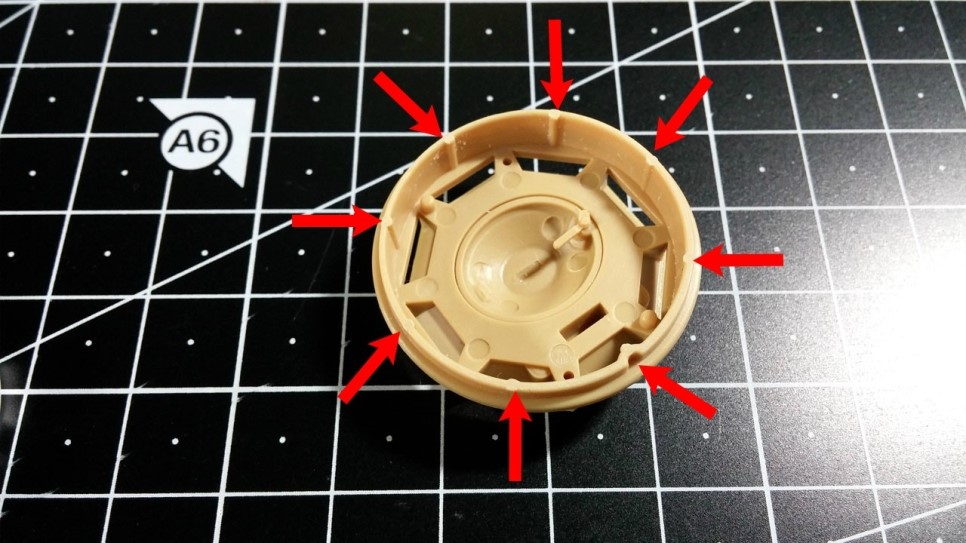

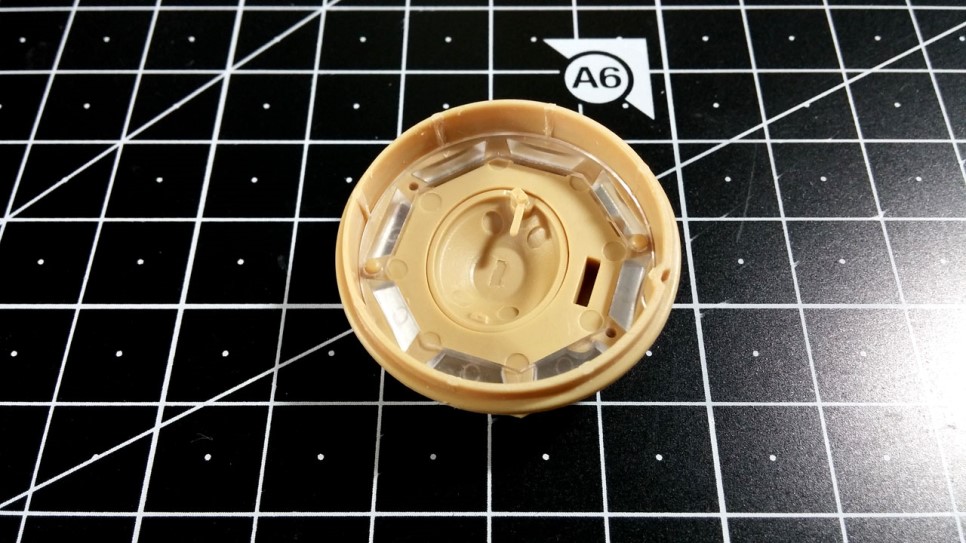

안쪽 면입니다. 사실 저기에 투명 부품을 그냥 끼우기만 하면 되는데 화살표가 가리키는 부분에 사출로 인한 불필요한 부분이 있어서 간섭을 일으킵니다. 투명 부품을 밀어넣기 전에 조금씩 잘라내어 주시면 손쉽게 조립할 수가 있습니다.
내부는 어떻게 되어 있는지 전혀 알 필요가 없습니다. ^^*
40~41 단계. 큐폴라, 안테나 마운트, 크로스 윈드 센서 부착 및 포탑 선반 조립
포탑 상판에 지정된 부품을 다듬고 붙이기만 하면 됩니다.

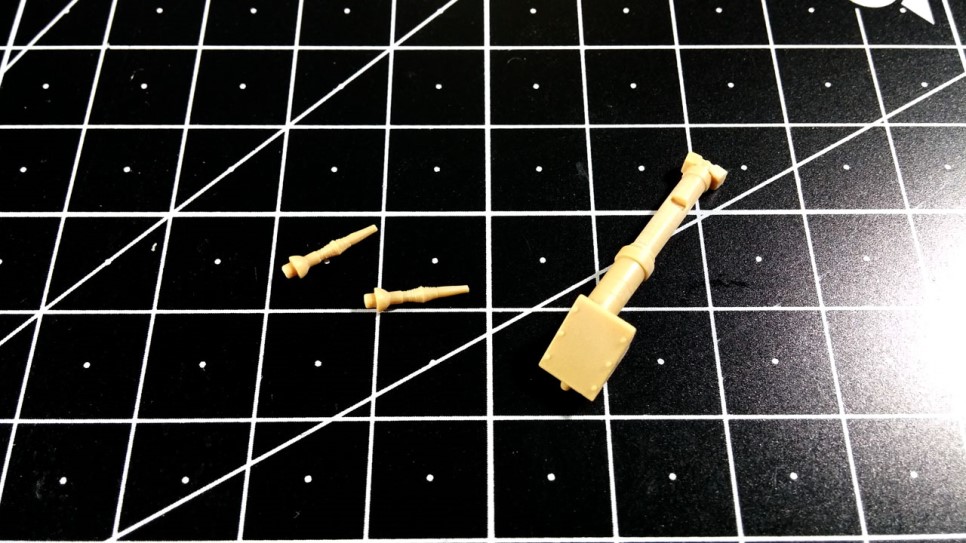

크로스 윈드 센서는 세워놓은 상태로 재현되어 있습니다. 참고로 드래건 M1A1 AIM, M1A2 SEP, M1A2 SEP V2의 경우만 눕힌 상태, 세운 상태를 선택할 수가 있습니다.
부착 완료. 안테나 마운트는 임시로 올려만 두었습니다. 도색 전에 장침을 이용하여 안테나를 추가할 예정입니다.

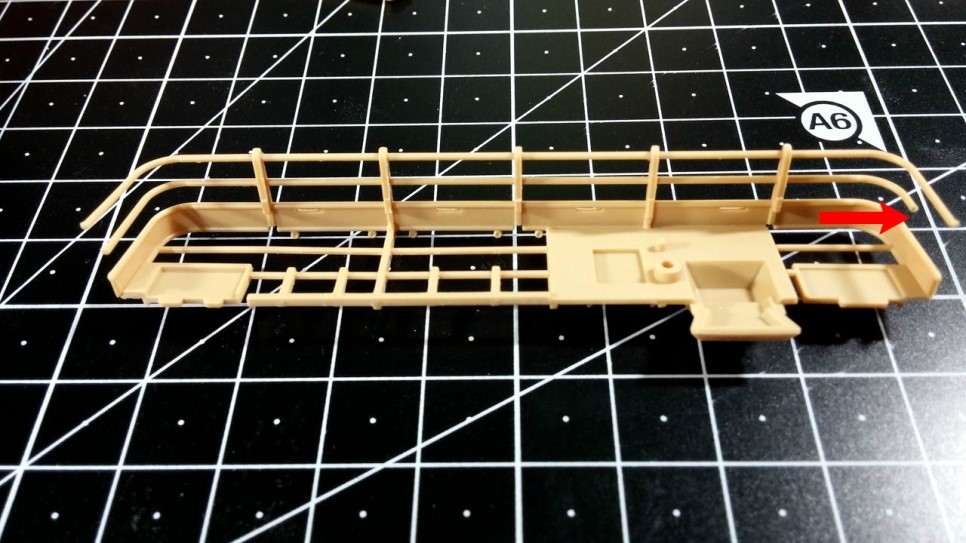

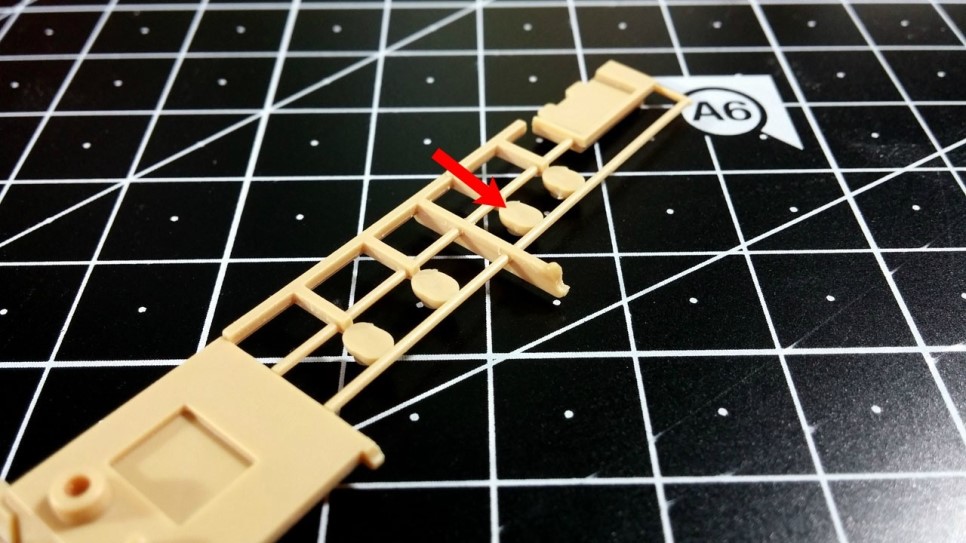

포탑 선반 관련 부품을 손질하실 때에는 부품이 부러지지 않게 조심스럽게 다루셔야 합니다. 사진에 벌써 부러진 부분이 보이네요. 나름 조심한다고 했는데도 잠깐의 부주의로 이렇게 되었습니다. ㅠ.ㅠ

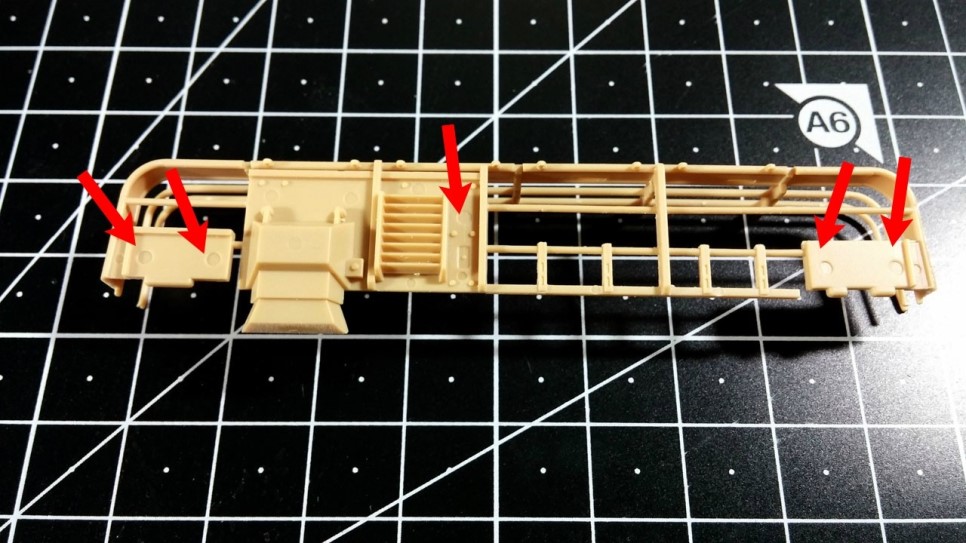

포탑 아래쪽으로 향하는 부분에 있는 밀핀은 다듬지 않으셔도 됩니다. 포탑을 뒤집어서 확인하지 않는 이상 볼 수 없는 부분이니까요.

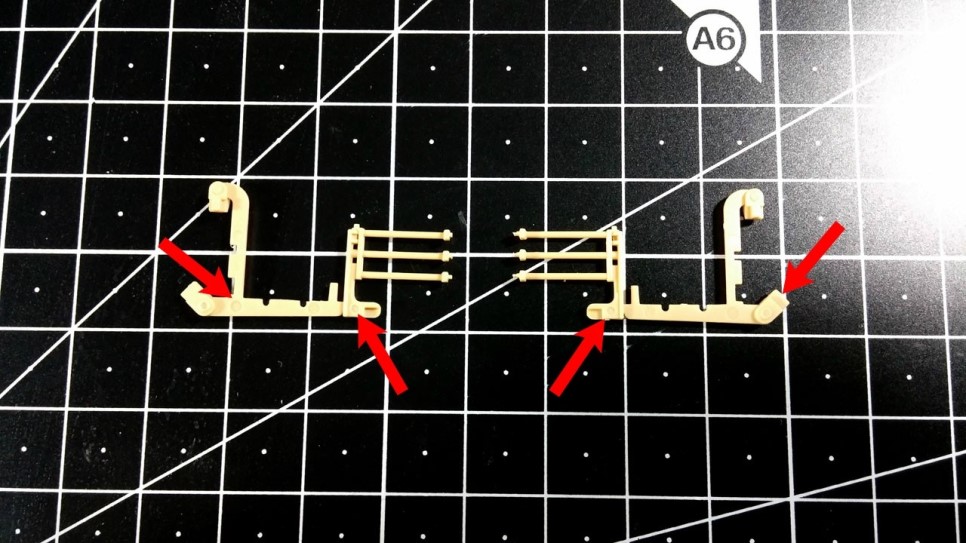

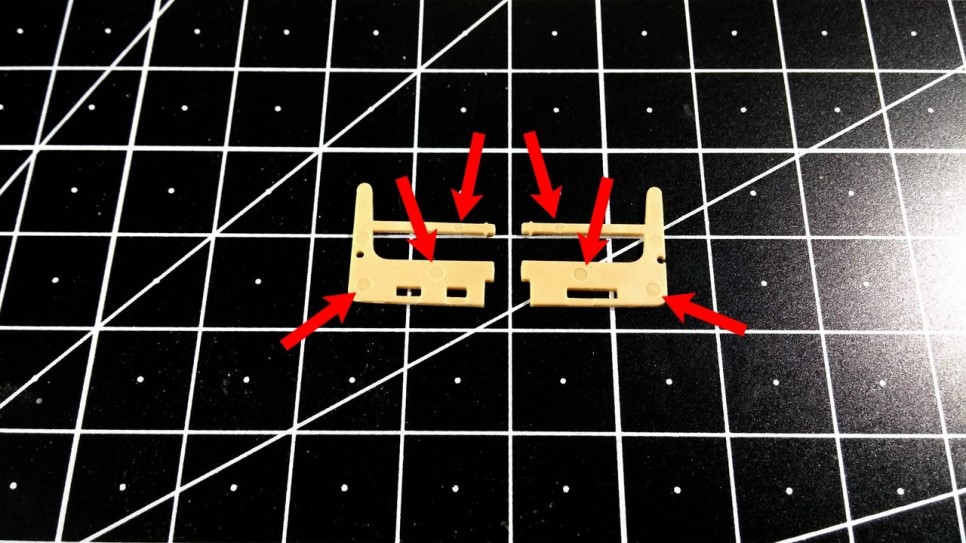

많은 부분에서 밀핀 흔적을 볼 수 있지만 설계를 잘 해서 그런지 완성하고 나면 전부 보이지 않는 방향으로 가게끔 되어 있습니다. 역시 신경 쓰지 않아도 되겠습니다.

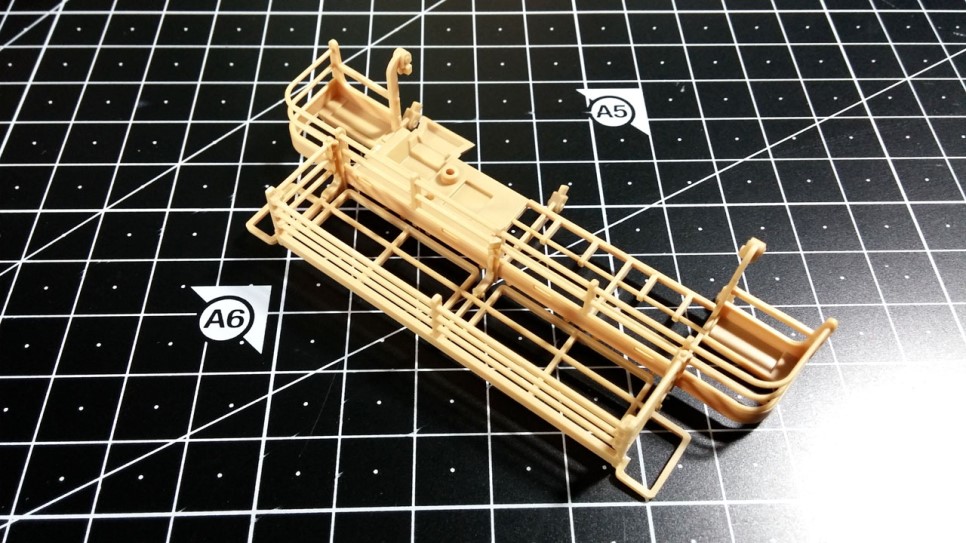

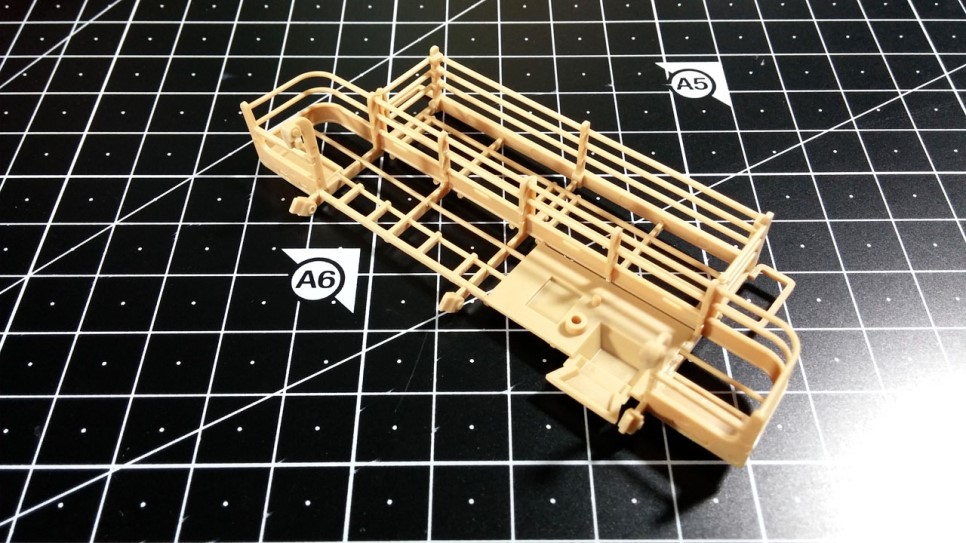

선반 조립 완료.

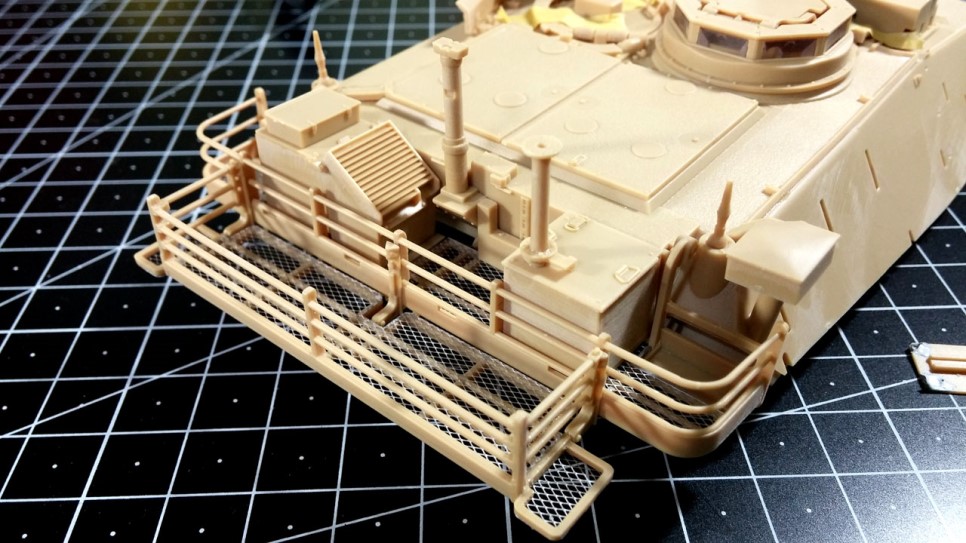

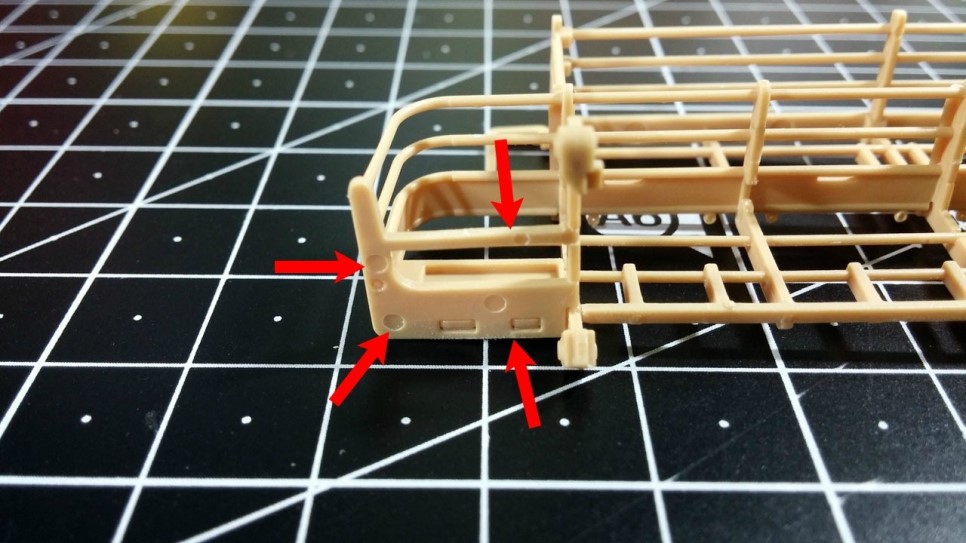

밀핀 흔적들 보이시죠? 제거하지 않으셔도 됩니다. 나중에 혹시나 놓쳐다고 해도 장비품 같은 것으로 충분히 가릴 수가 있는 부분이라서 염려 놓으셔도 됩니다.
이제 에칭을 붙일 차례입니다. 에칭을 깔끔하게 잘 붙이려면 먼저 잘 떼어내야 합니다.

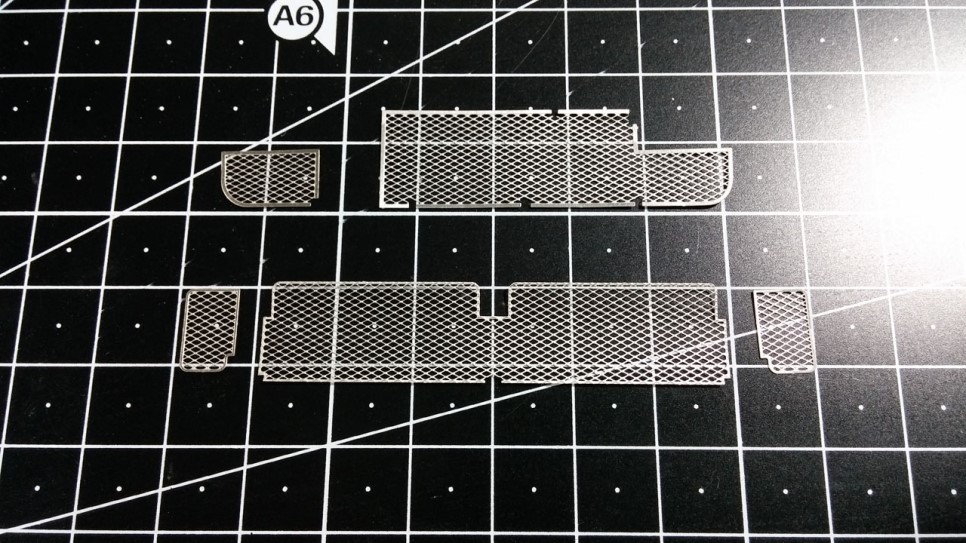

날이 예리한 아트 나이프와 같은 도구로 최대한 게이트를 짧게 하여 부품을 떼어내면 에칭을 손질하는 수고를 덜 수 있습니다. 하지만 잘 떼어낸다고 했는데도 저렇게 게이트가 남았습니다.

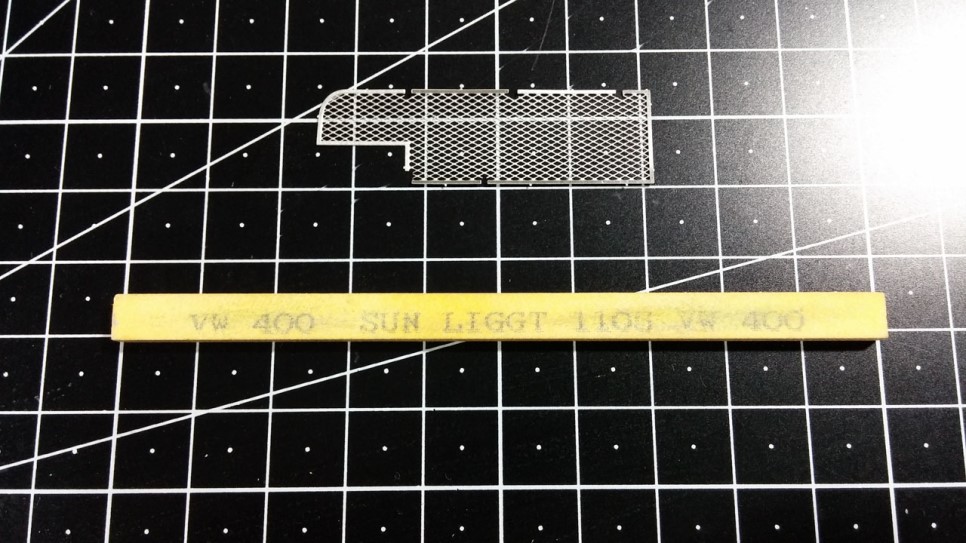

보통 모형 책에서는 저 게이트를 처리하기 위해 줄 (File)을 사용하라고 나와 있는데요, 여기 괜찮은 공구를 하나 소개해 드립니다. 노란색 막대 같은 것은 금형을 손질할 때 사용하는 숫돌 (일명 방전도이시)입니다. 줄이나 사포와 같은 연마 도구인데 정밀한 금형 작업에 쓰이며, 저 막대의 수평각이 정확하기 때문에 에칭 손질 작업에 안성맞춤입니다. 보통 줄이나, 사포를 이용하게 되면 연마 작업 도중 본인도 모르게 손질하는 방향이 틀어져서 에칭이 휘거나 파이는 경우도 있는데 이 숫돌을 사용하면 그런 걱정은 하지 않아도 됩니다.

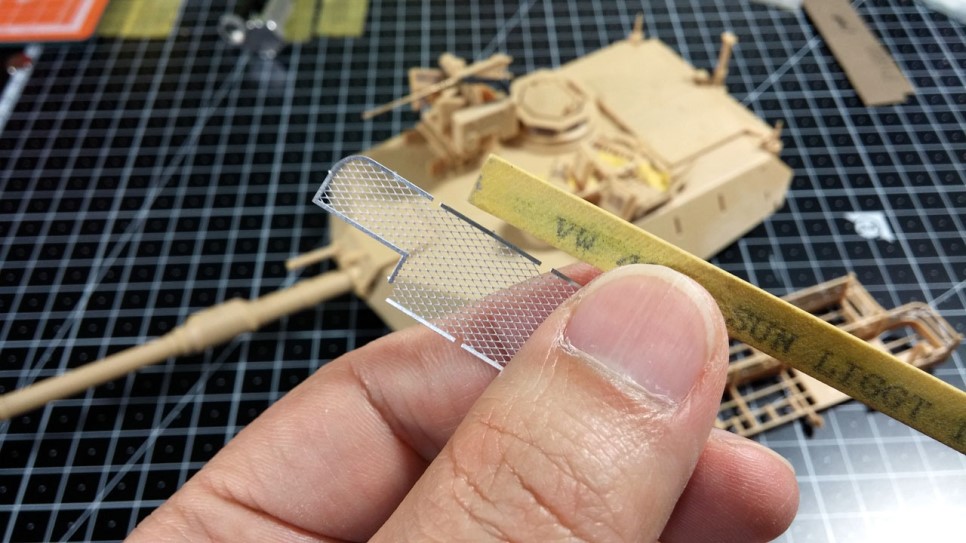

오른쪽 사진과 같이 한 손에는 에칭 게이트 부분을, 다른 손에는 막대를 잡고 같은 일직선 방향으로 다듬어 주시면 에칭이 휘어질 염려도 없이 게이트를 정말 깔끔하게 정리할 수 있습니다.

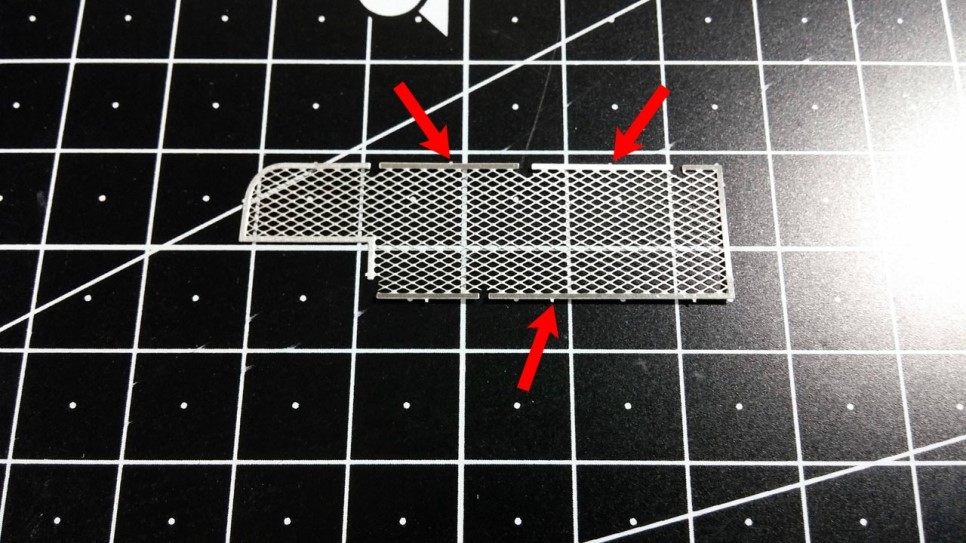

사진을 클릭해서 확대해서 보시기 바랍니다. 어디 한 곳 휘어진 부분이 없이 완전 깔끔히 정리가 되었지요? ^^a
에칭의 순간접착제를 이용하여 붙이시면 됩니다. 에칭을 먼저 정위치 한 다음 접착제는 조금씩만 흘려서 접착하세요.

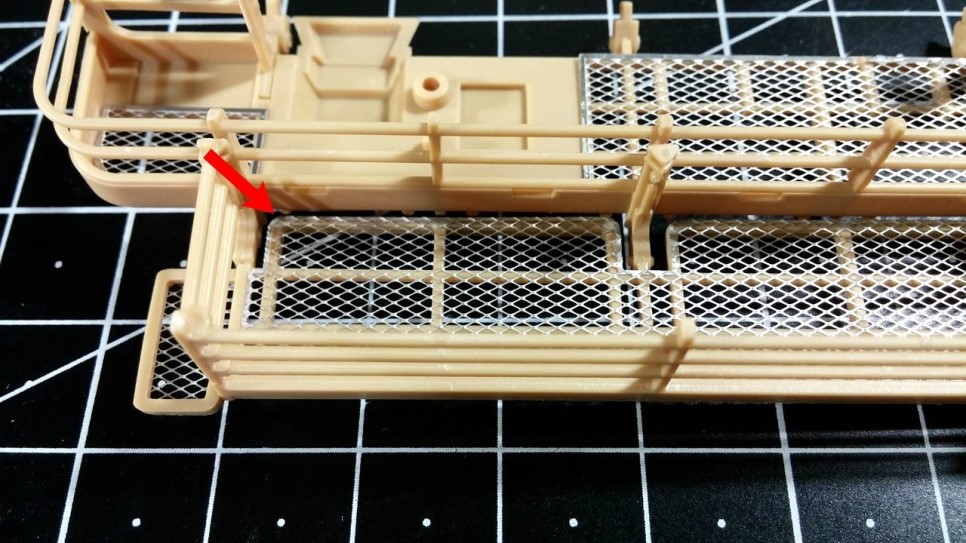

PE4 에칭 부품은 앞뒷면이 다르니 부착하실 때 방향에 주의하세요.

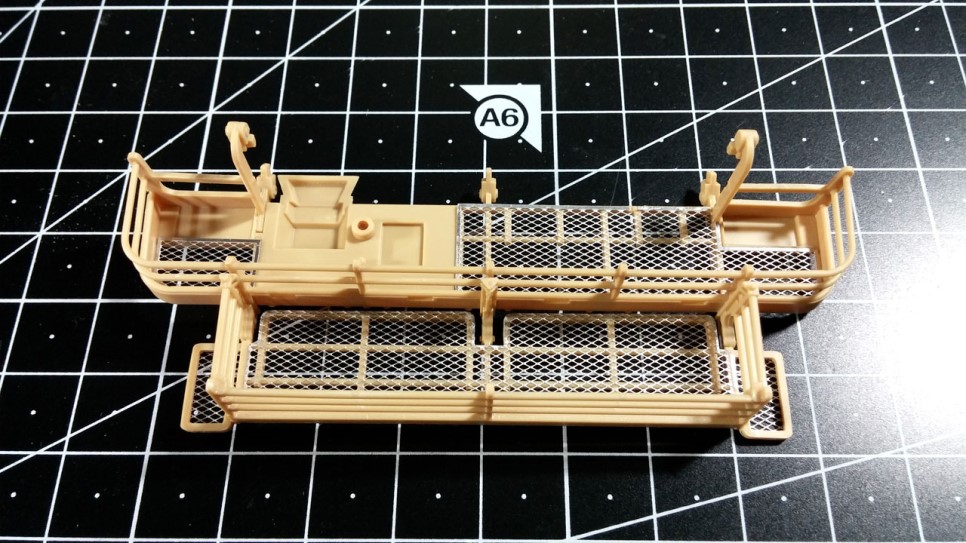

에칭 작업은 급하게만 진행하지 않으시면 누구나 깔끔하게 할 수 있습니다. 서두르지 마시고 천천히, 꼼꼼히 하시기 바랍니다.

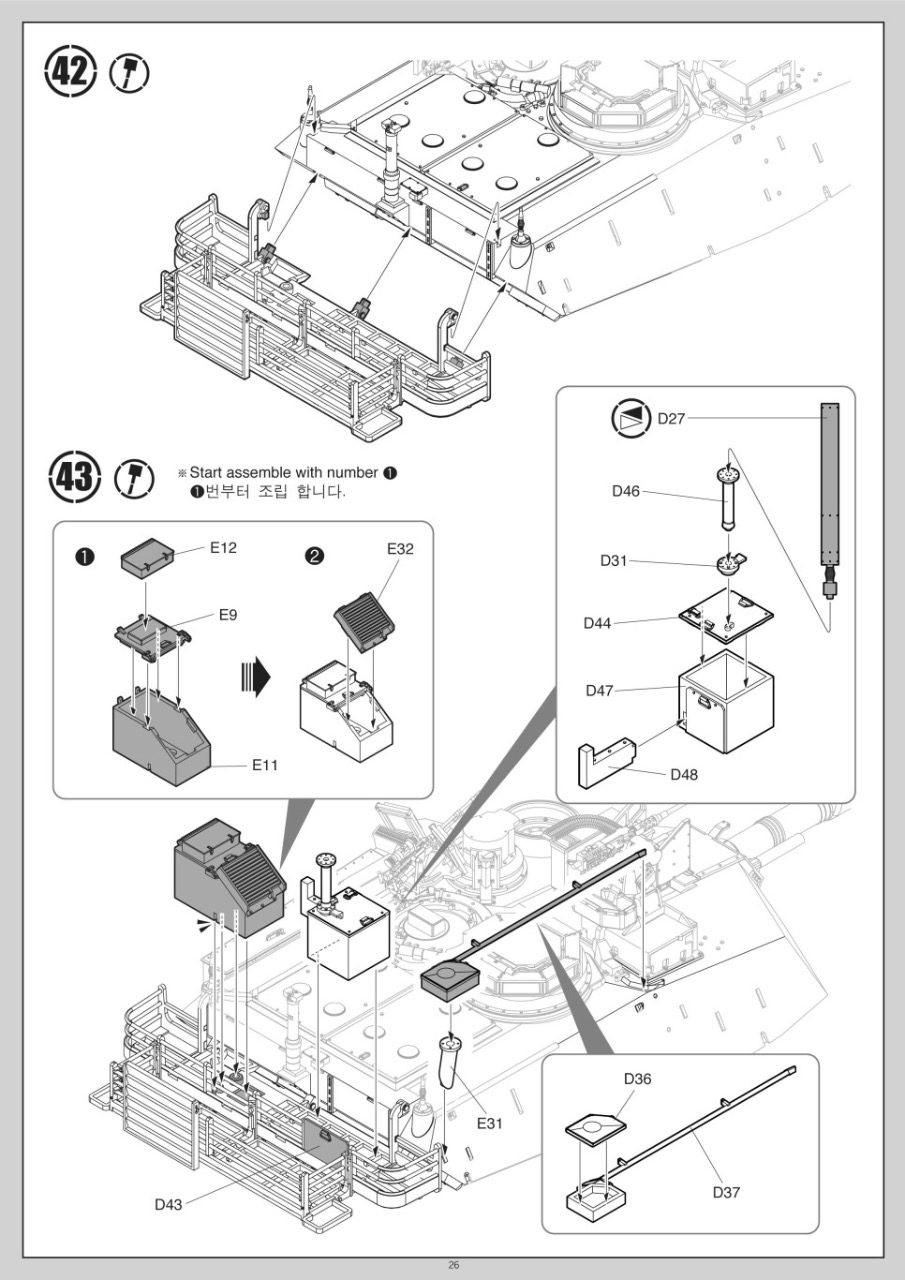

42~43단계. 포탑 선반 및 그 외 구조물 조립 및 부착하기

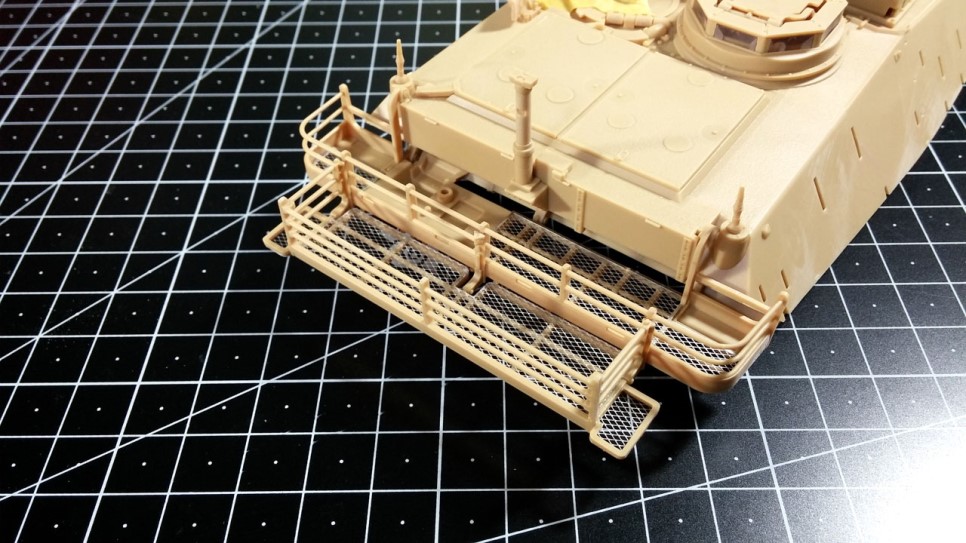

방금 만든 선반을 포탑에 부착하였습니다. B11 CIP 부품은 선택 사항이기도 하고, 차량과 색상과 완전히 다른 색으로 칠해야 하므로 나중에 도색 과정에서 부착하는 것이 좋습니다.

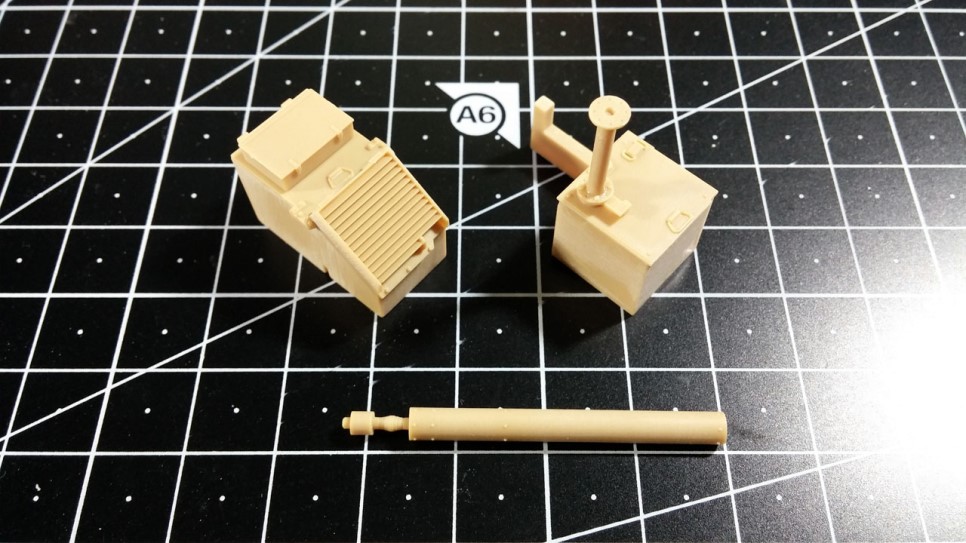

기타 구조물들 조립에는 별다른 특이사항 없이 잘 조립됩니다.
역시나 적은 부품 수이지만 최상의 디테일이 재현되어 있습니다.
기타 구조물들도 포탑에 장착.

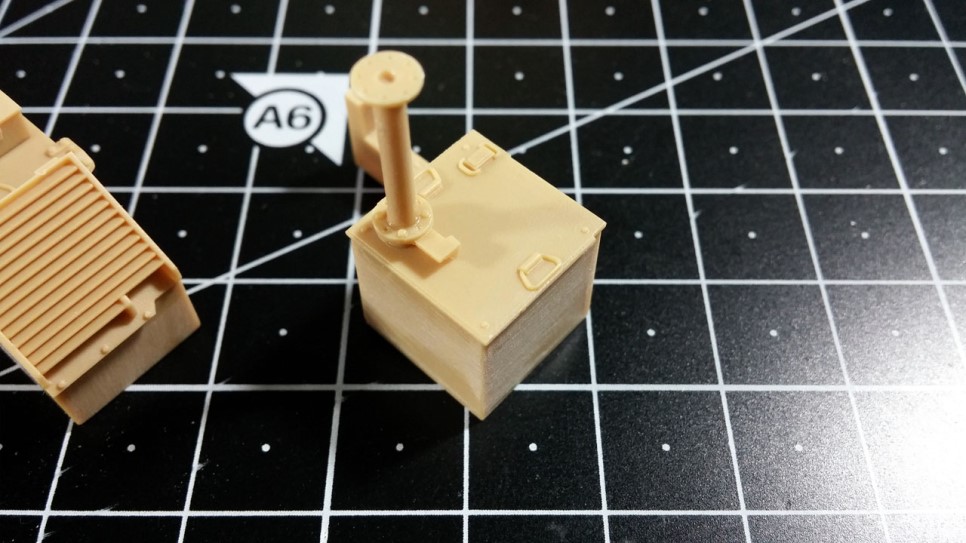

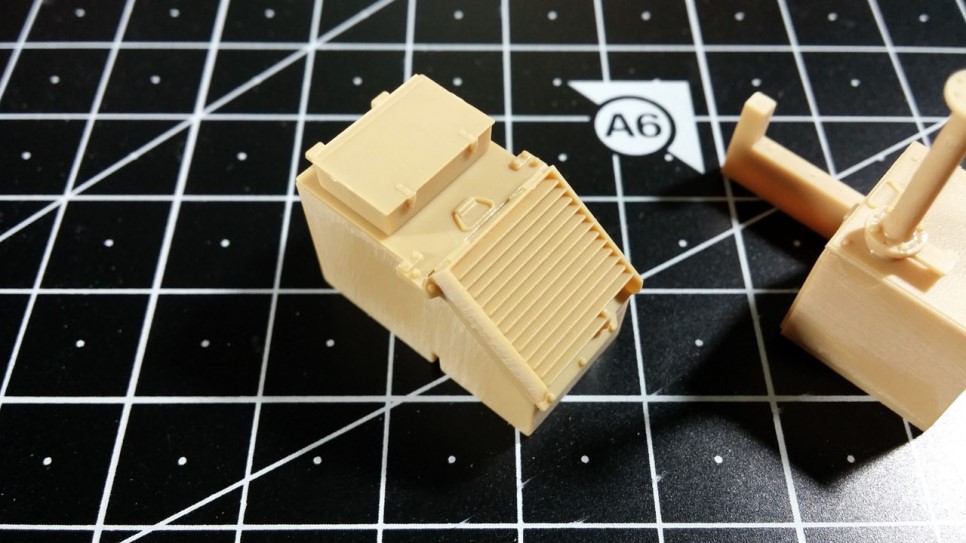

D43 부품 뒷면에도 밀핀 흔적이 있어서 지우는 중이라 아직 부착하지 않았습니다.

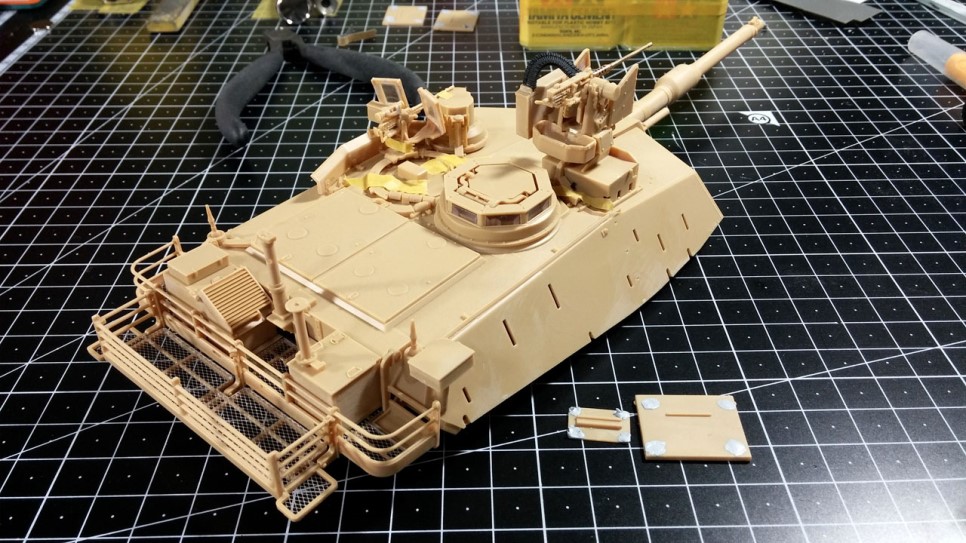

현재까지 85% 이상 공정이 진행되었습니다. 아마 다음번 제작기에서는 완성이 될 것 같습니다.
긴 글 읽어주셔서 감사드리며, 최종 완결편에서 뵙겠습니다.
